Audi Workshop Service and Repair Manuals

-

If necessary, remove compressor from engine => [ Compressor with Pulley, Removing and Installing at Bracket ] See: Service and
Repair/Compressor with Pulley, Removing and Installing at Bracket

Removing

-

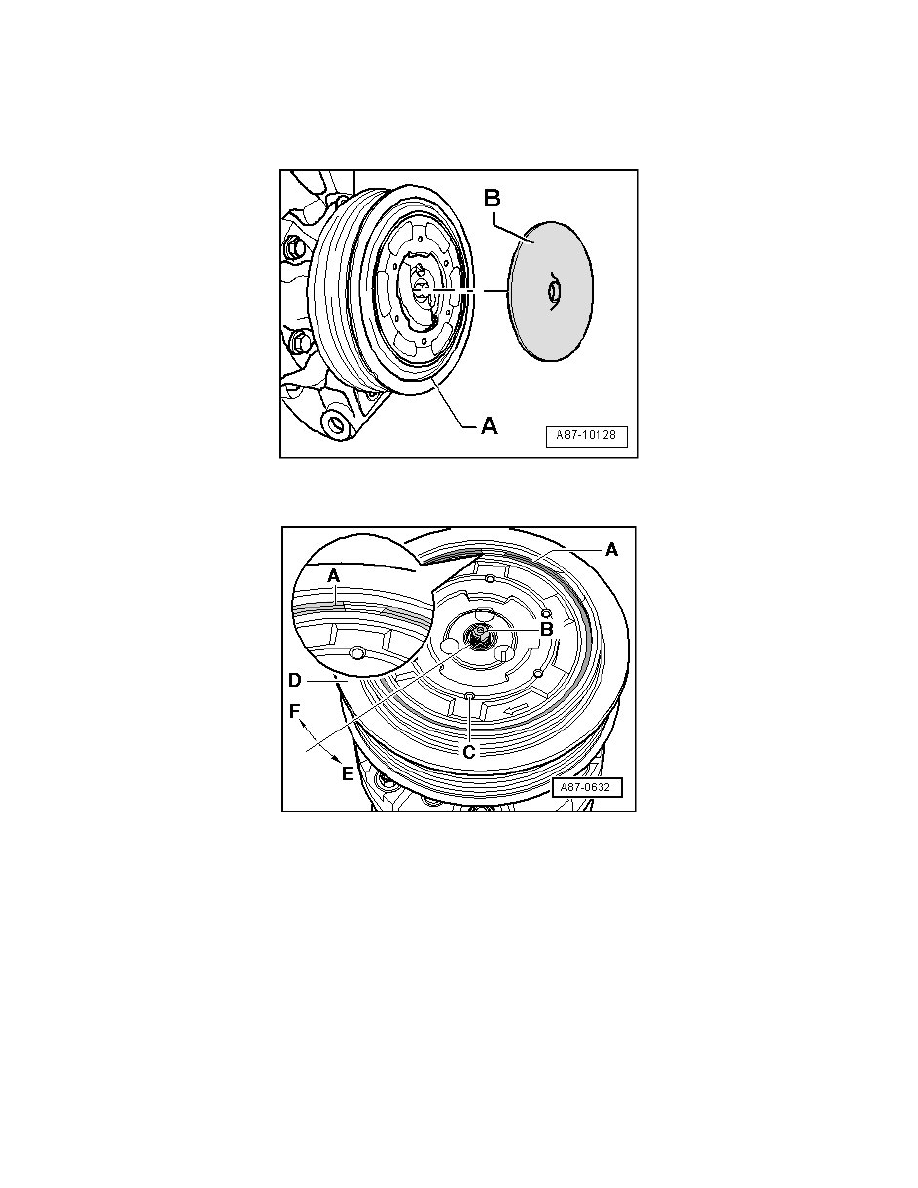

Remove the plastic disc - B - from belt pulley -  A - (if installed).

-

Using e.g. a small screwdriver or needle-nose pliers, carefully remove circlip - A - (which might have rubber disc vulcanized on to it); take
extreme care not to damage belt pulley when doing this.

-

Hold compressor driveshaft - B - firmly in place using a standard Allen wrench or a socket wrench from shock absorber set (T10001) (depending
on version of compressor) and rotate drive plate - C - along with belt pulley - D - in direction of arrow - E - (tightening torque 35 Nm).

-

Remove drive plate - C -.

-

Remove circlip - A -.
