Compressor Pulley: Service and Repair
Drive Plate, From Compressor

Drive Plate, from Compressor

-

Remove drive plate with overload safeguard => [ Drive Plate with Overload Protection ] See: Drive Plate with Overload Protection.

Removing

-

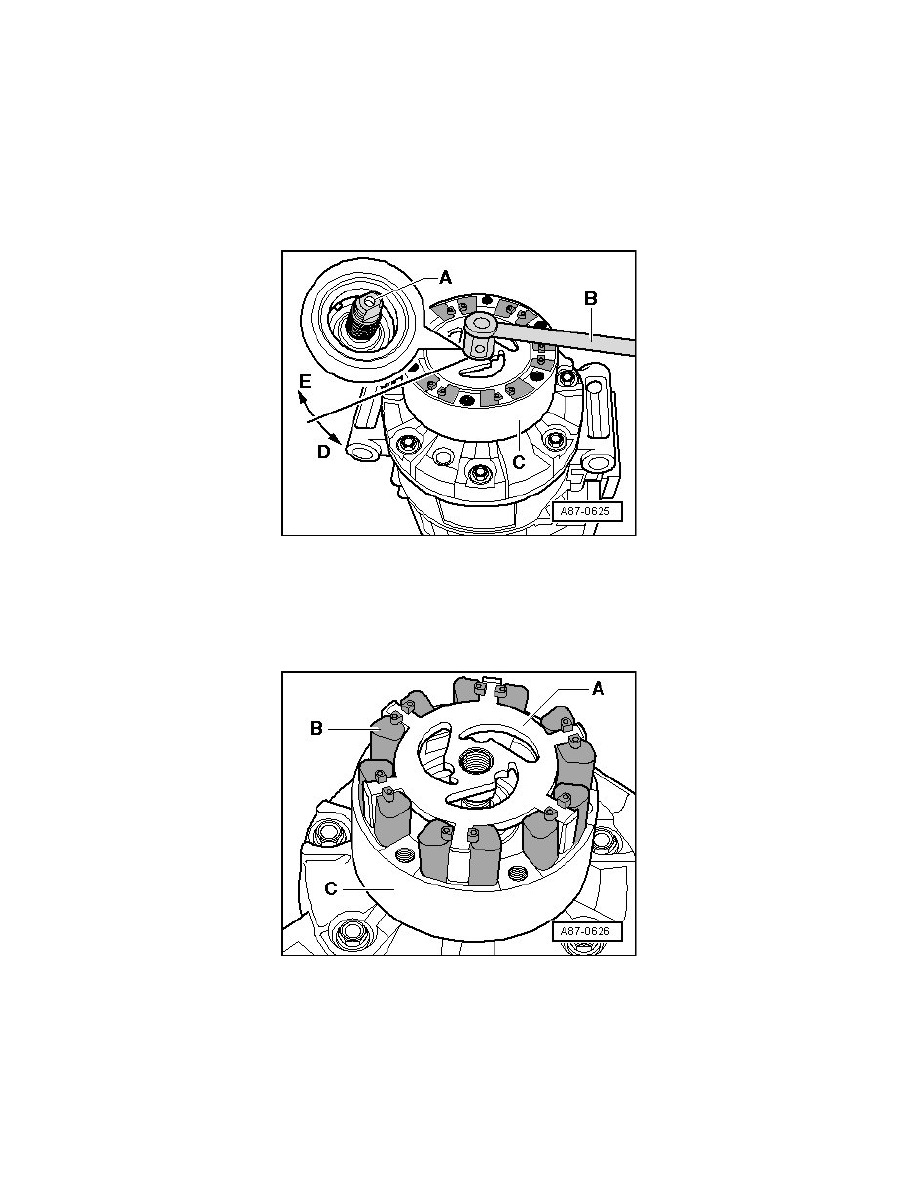

Loosen drive plate - C - by turning using a conventional band wrench (with webbed band) in direction of arrow - D -, counterhold compressor
shaft - A - using a retainer -  B - on compressor shaft - A -.

‹› Depending on compressor version (compressor shaft varies), an open end wrench or e.g. a socket wrench (T10001/10) from shock absorber set

(T10001) or retainer (3079) must be used to counterhold.

Installing

-

When installing, coat rubber element - B - lightly e.g. using soapy water (as sliding compound).

-

Insert rubber element - B - in drive plate -  A - according to illustration.

-

Insert drive plate - A - with rubber elements -  B - onto drive plate - C - according to illustration until it makes contact with compressor shaft.

‹› This illustration shows the rubber element - B - in version "1". Rubber elements - B - of version " 2" are joined to each other at top.

-

Screw drive plate - C - onto compressor shaft -  A - by rotating in direction of arrow - E -.
