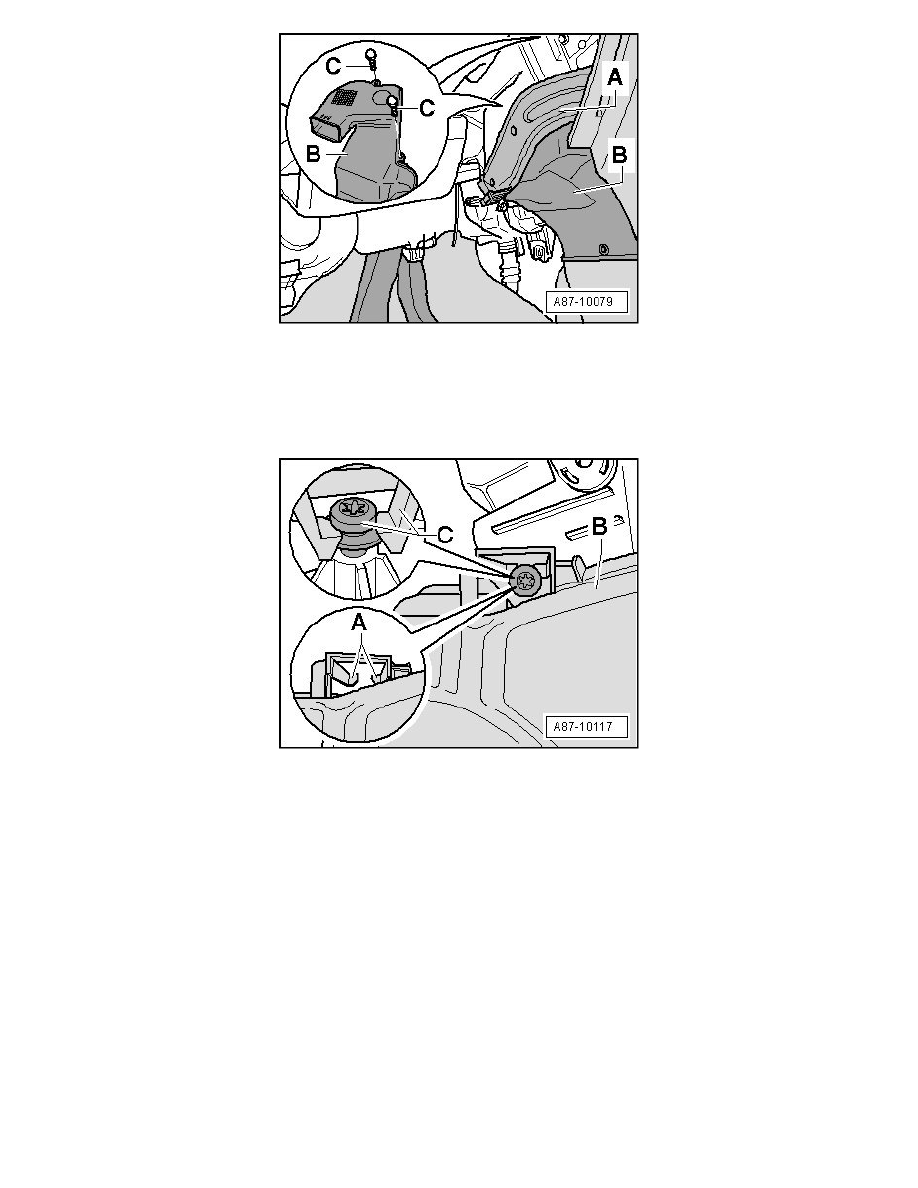

Remove bolts - C -.

-

Remove the air duct to the right footwell vent - B - (front passenger's side).

‹› In model year 2005, the footwell vent - B - air duct mount was changed (gradual introduction). The upper bolt - C - no longer has to be removed,

the air duct clips in place via retaining tabs -  A -.

-

Remove the pedal cluster.

-

In the area to the right of the center tunnel, cover the floor mat under the connection for the coolant pipe - D - (or to the left for right-hand
steering) under the heat exchanger, using a film impervious to fluids and absorbent paper.
