9. Alignment bushing

^

For generator bracket

^

2 pieces

10. Generator bracket

11. Bolt

^

9 Nm

12. Bracket

^

For idler pulley

13. Idler roller for ribbed belt

14. Bolt

^

22 Nm

15. Vibration damper

16. Bolt

^

Replace

^

Tightening order

17. Alignment bushing

^

2 pieces

18. Bracket

^

For ribbed belt tensioner

19. Bolt

^

Different lengths

^

9 Nm

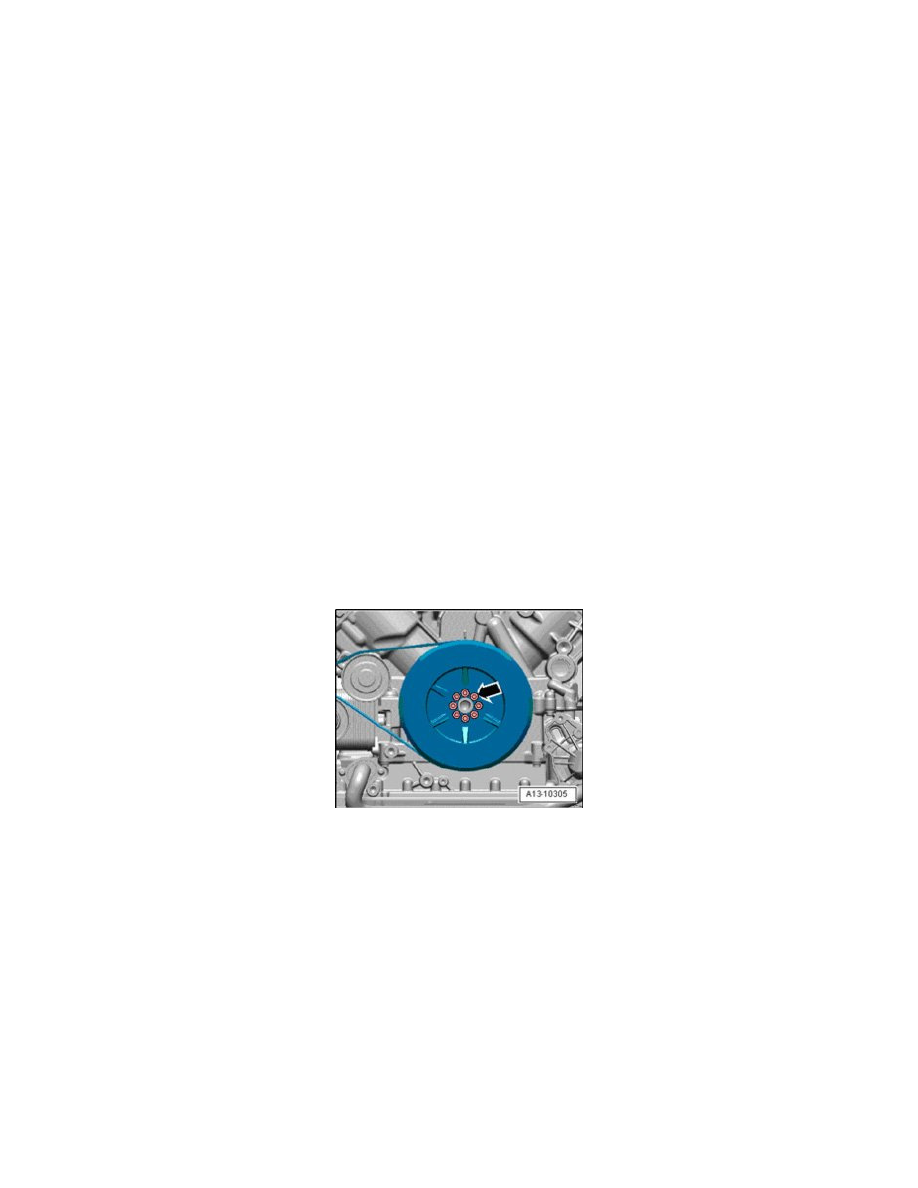

Vibration damper tightening sequence

-

Tighten bolts - arrow - in diagonal sequence in 3 stages as follows:

-

Tighten bolts to 15 Nm.

-

Tighten bolts to 22 Nm.

-

Tighten an additional 90° (1/4 turn).
