Remove bolts - 2 and 5 -.

-

Disconnect electrical connectors - 1, 3, 4, 6, 8 - and free up wiring harness.

-

Remove Hall sensor - 9 -.

-

Remove crankcase ventilation hose - 7 - by pressing release buttons.

-

Place wiring harness on engine.

-

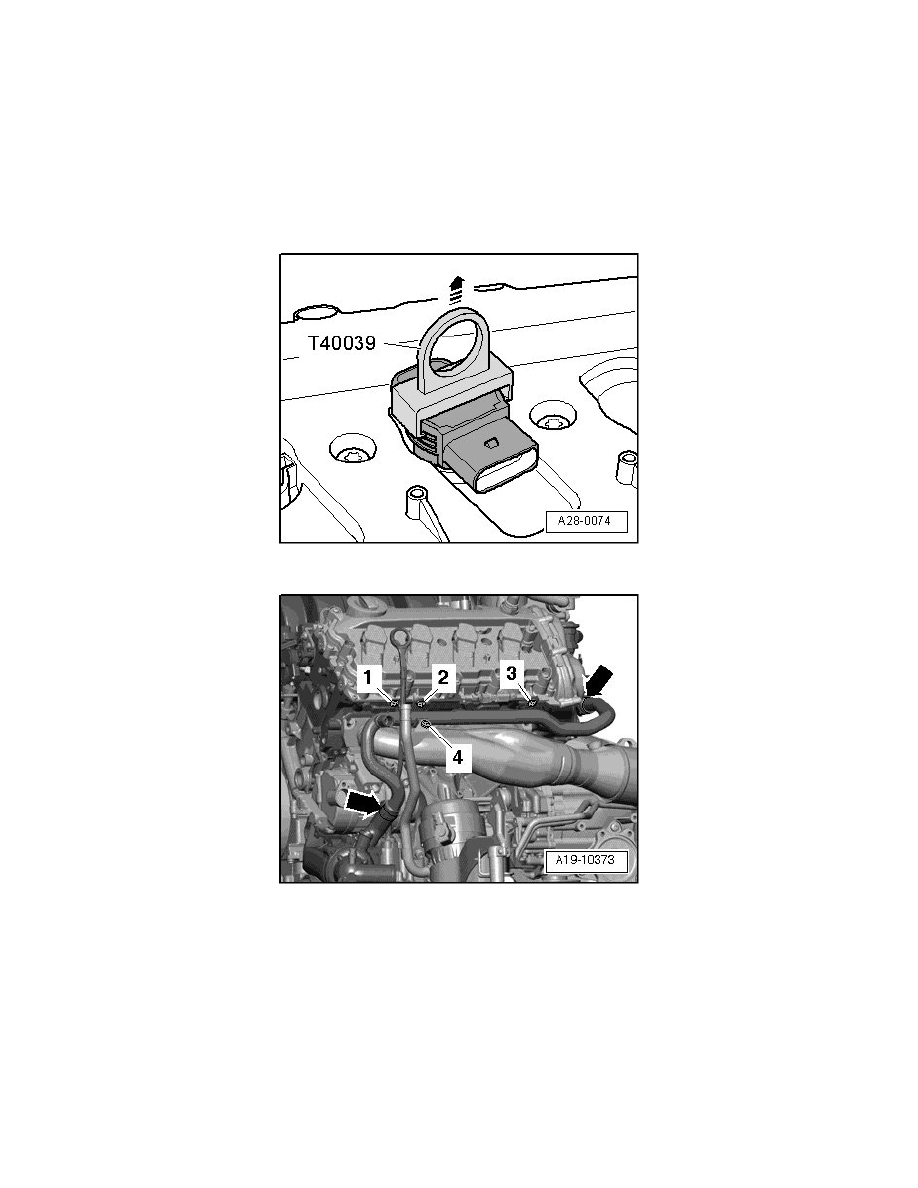

Remove ignition coil with Ignition Coil Puller (T40039) on cylinder 5.

-

Remove bolt - 1 - and remove oil dipstick guide tube upward.

-

Remove bolts - 2, 3, 4 - and remove left coolant pipe from coolant hoses - arrows -.

Installing

‹› Tightening Specifications => [ Crankshaft Assembly Overview ] See: Engine, Cooling and Exhaust/Engine/Cylinder Block

Assembly/Crankshaft/Service and Repair, => [ Coolant Pipes Assembly Overview ] See: Engine, Cooling and Exhaust/Cooling System/Service
and Repair/Removal and Replacement/Coolant Pipes Assembly Overview.

Installation is in reverse order of removal, note the following:

‹› Replace oil dipstick guide tube O-ring.

‹› Secure all hose connections using hose clamps appropriate for the model type.
