Information Bus: Connector Views

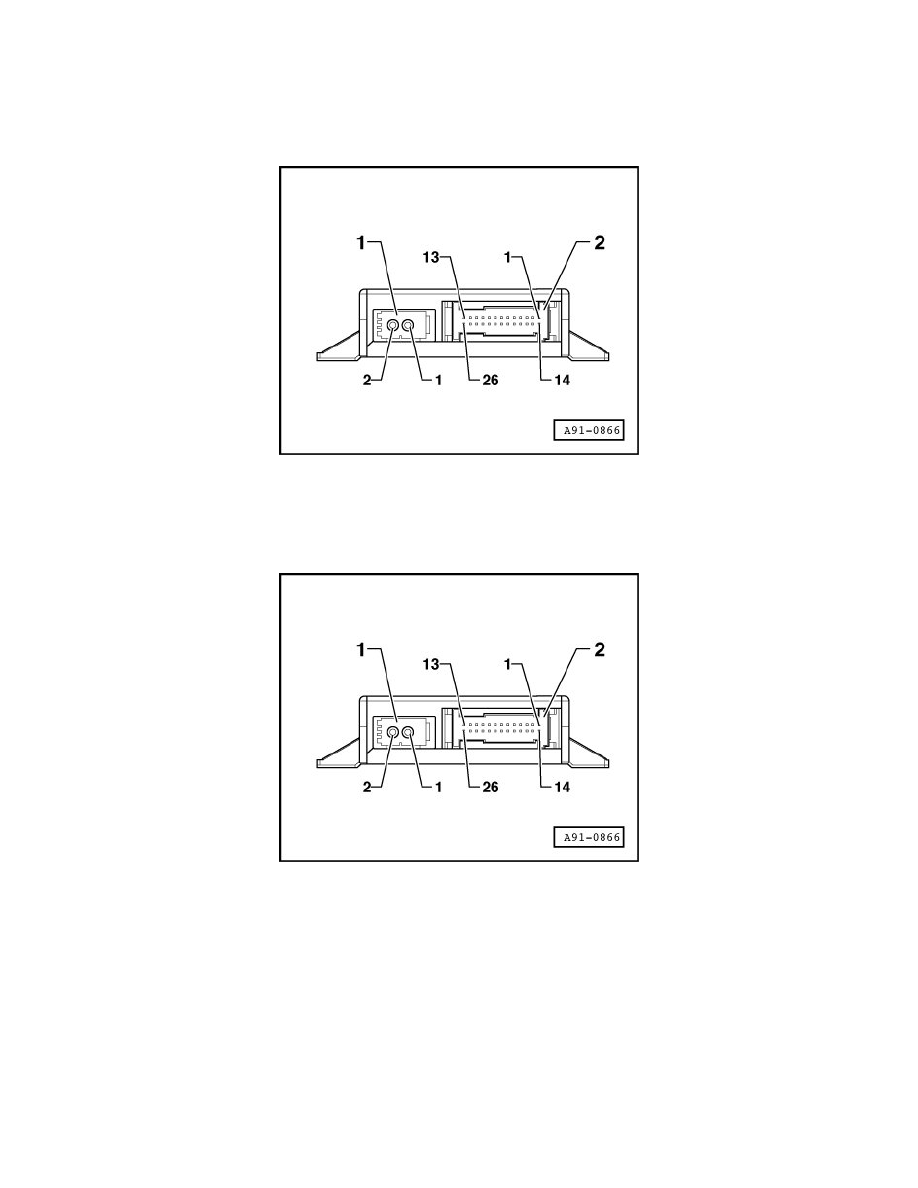

Data Bus On Board Diagnostic Interface Connector, MY 2008

Data Bus On Board Diagnostic Interface Connector, MY 2008

Connection optical MOST bus (fiber-optic cable) -  item 1 -

1. Input

2. Output

26-pin harness connector - item 2 -

1. Battery "+" (terminal 30)

2. Battery "+" (terminal 30)

3. Wake-up instrument cluster

4. Ring-break diagnostic wire

5. not used

6. CAN bus High (Comfort)

7. not used

8. CAN bus High (drivetrain)
