Preparing Pliers For Fibre-optic Conductor VAS 6223/1

-

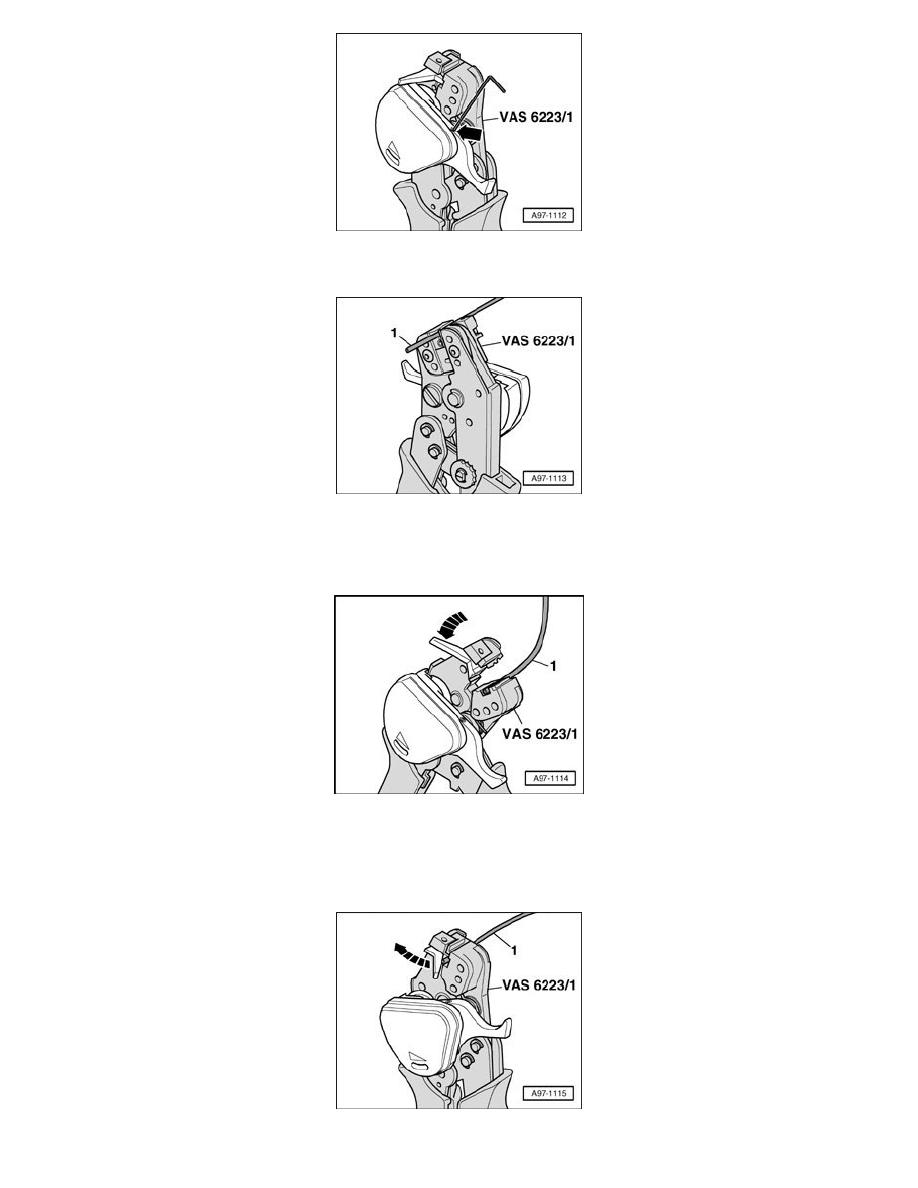

Release transport safety device on cutter by loosening hex socket bolt - arrow -.

Cutting fiber-optic cable to length

-

Determine the required length of fiber-optic cable.

-

Open Pliers For Fibre-optic Conductor VAS 6223/1 and insert fiber-optic cable - 1 - into trimming station.

-

Close cutting pliers to cut fiber-optic cable to length.

Stripping

-

Open Pliers For Fibre-optic Conductor VAS 6223/1
-

Stripping lever must be located in the lower position - arrow -

-

Insert fiber-optic cable - 1 - into stripping station.
-

Fiber-optic cable must terminate flush to rear side of cutting pliers.

-

Close Pliers For Fibre-optic Conductor VAS 6223/1 until stop and keep closed.
