The contact surface of the fiber-optic cable is 0.01 0.1 mm behind the brass pin contact (visual check).

NOTE:
-

Connector couplings are available for connecting fiber-optic cables Parts Catalog.

-

Installing a new fiber-optic cable in a wiring harness connector.

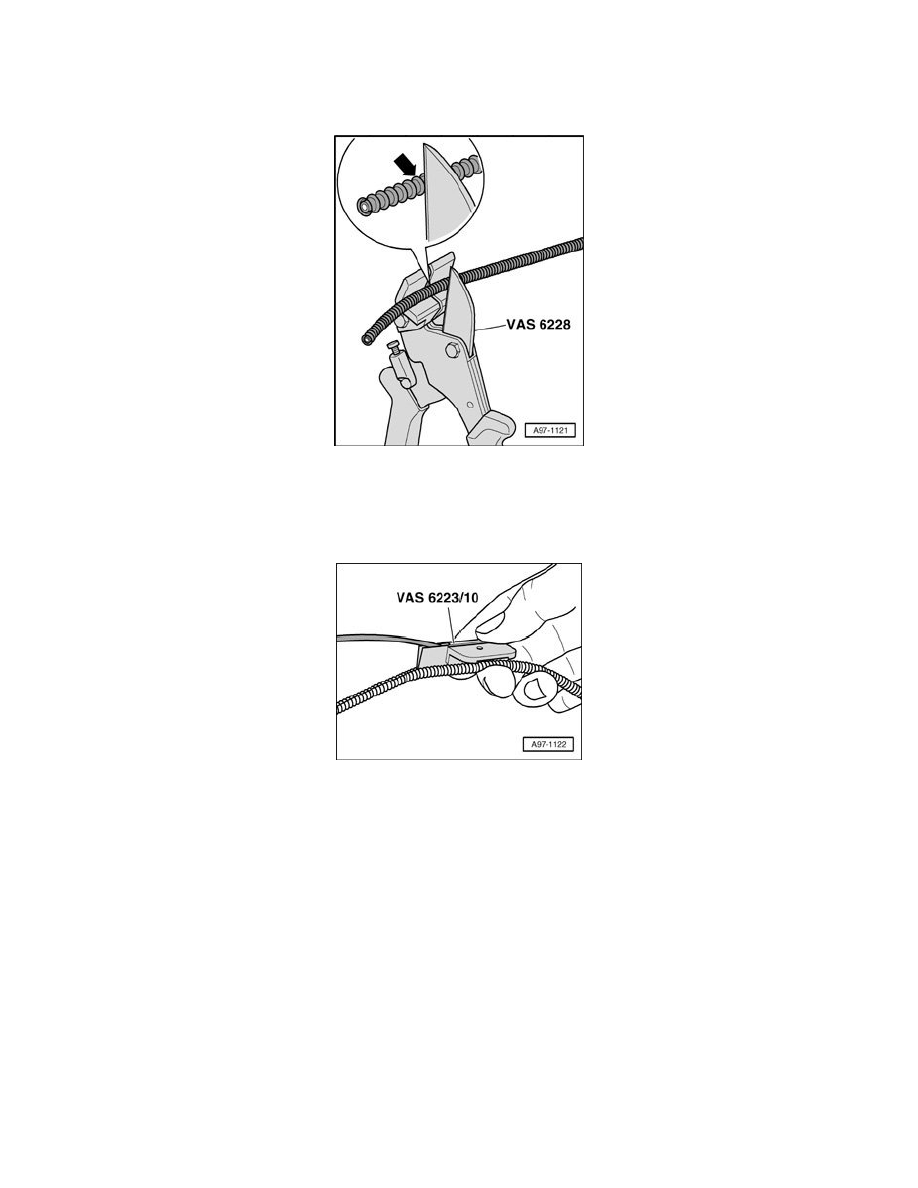

Installing corrugated tube on fiber-optic cable

-

Cut the corrugated tube to the appropriate length.
-

Use air hose pliers VAS 6228 or a sharp knife for cutting.

-

The corrugated tube must not be cut through using a side cutter under any circumstances

-

The corrugated tube must be cut on the wave peak - arrow -, not in the wave trough.

-

Guide fiber-optic cable into Crimping Pliers For Fiber-optic Cable VAS 6223/10 as shown in illustration.

-

Position Crimping Pliers For Fiber-optic Cable at slot of corrugated tube.

-

Position Crimping Pliers For Fiber-optic Cable at slot of corrugated tube.By doing this, fiber-optic cable is fed in corrugated tube.
