Oxygen Sensor: Service and Repair
Heated Oxygen Sensor, in Front of Catalytic Converter and Oxygen Sensor, behind Three Way
Catalytic Converter, Cylinder Bank 1

Heated Oxygen Sensor, in Front of Catalytic Converter and Oxygen Sensor, behind Three Way Catalytic Converter, Cylinder Bank 1

Special tools, testers and auxiliary items required

‹› Ring Spanner 7-Piece Set for Oxygen Sensor (3337)

Removing

‹› All cable ties opened or cut during engine removal must be reinstalled at the same locations during installation.

-

Remove rear engine cover.

-

Free up fuel line and vacuum line to EVAP canister on air filter housing and on air guide hose.

-

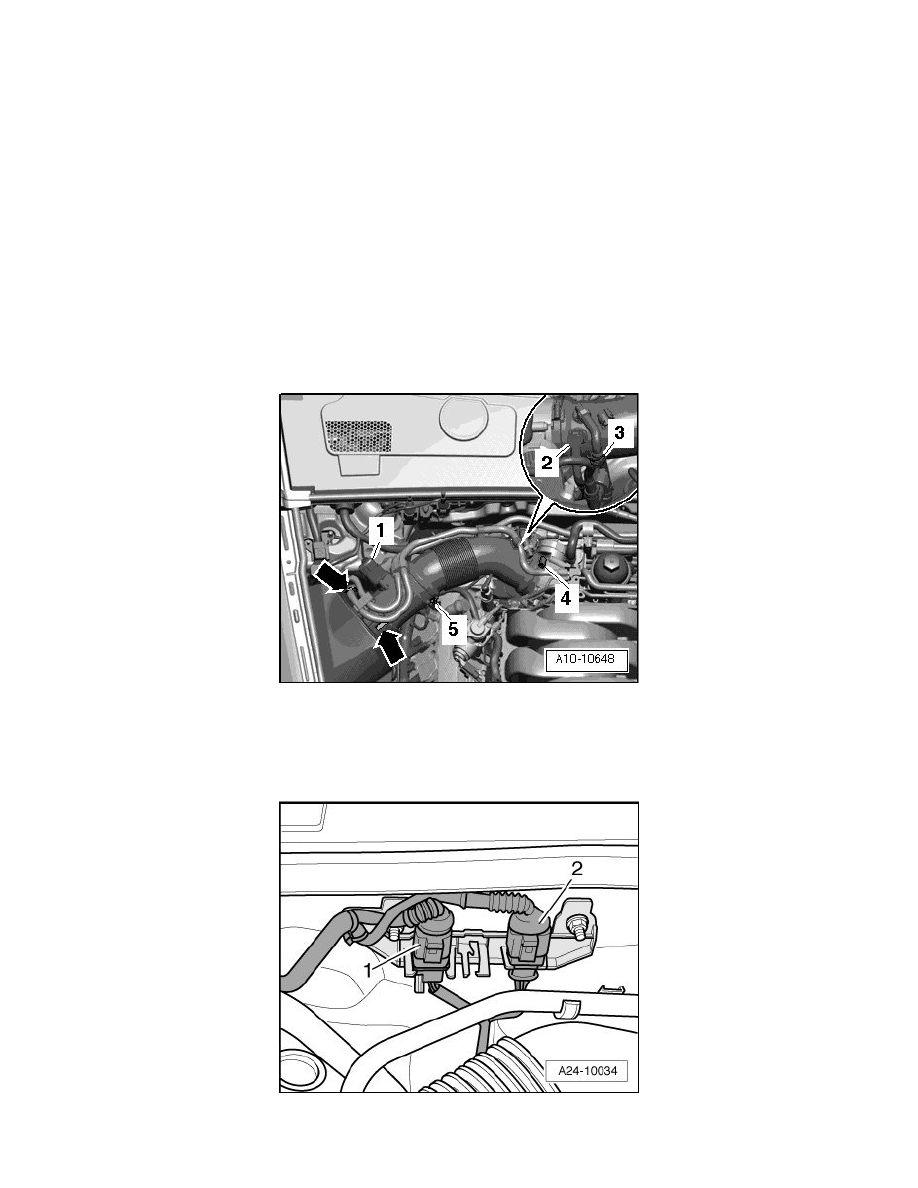

Remove air guide hose from air filter housing by loosening hose clamps - 4 - and - 5 -.

-

Place the air guide hose with the connected lines - 2 - and -  3 - on the engine.

‹› Ignore - 1 - and - arrows -.

-

Remove affected electrical connector from bracket and disconnect it.

1

Oxygen sensor (G39)

2

Oxygen Sensor (O2S) Behind Three Way Catalytic Converter (TWC) (G130)
