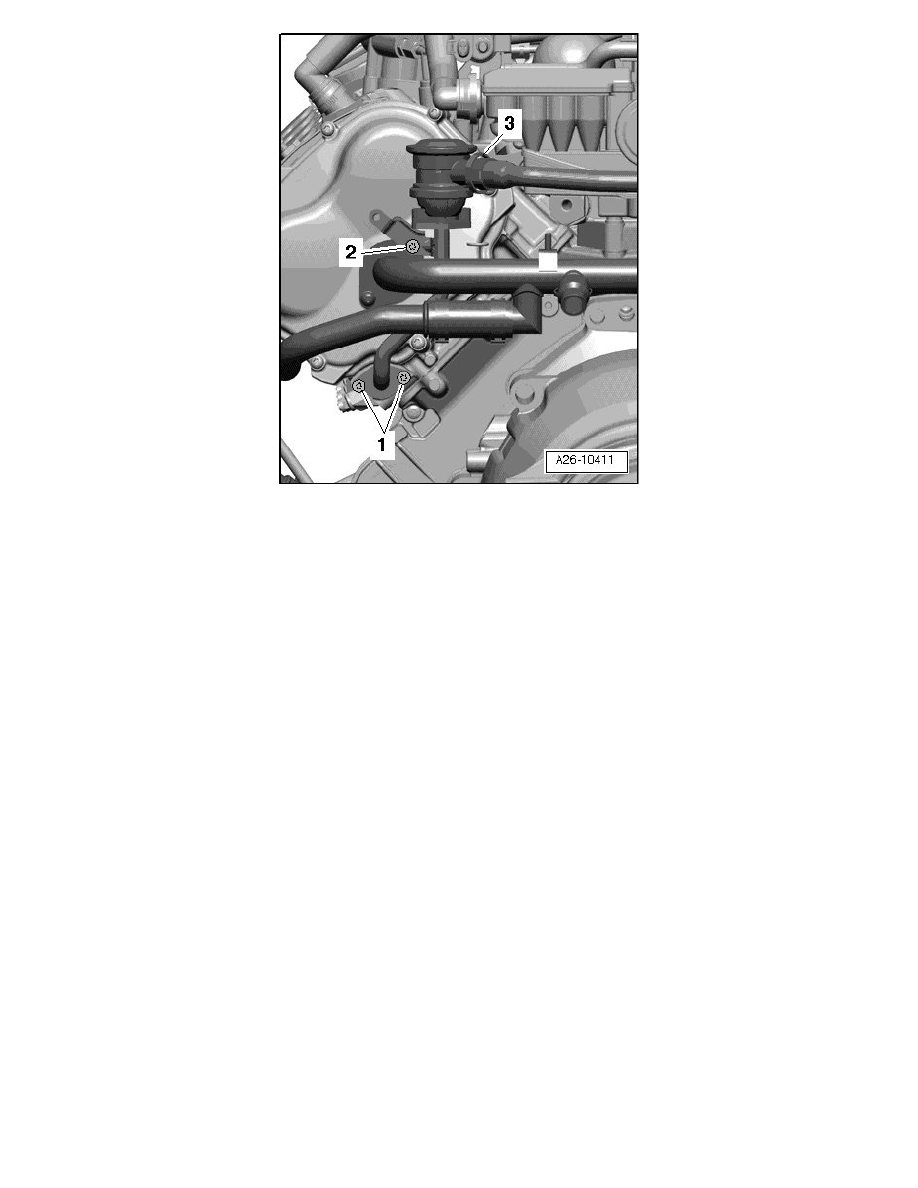

Remove bolts - 1 and 2 -.

-

Free up electrical wiring and remove secondary air injection (AIR) combi-valve.

‹› The engine is shown from behind to provide a better illustration.

Installing

‹› Tightening Specification => [ Secondary Air Injection System Assembly Overview ] See: Service and Repair.

Installation is in reverse order of removal, note the following:

‹› Replace seals and O-rings.

‹› Secure all hose connections using hose clamps appropriate for the model type.

‹› During installation, all cable ties must be re-installed at the same location.

-

Install Heated Oxygen Sensor (HO2S) 2 (G108) (in front of catalytic converter) => Fuel Injection and Ignition 24 Removal and Installation.

-

Install left coolant pipe => [ Left Coolant Pipe ] See: Engine, Cooling and Exhaust/Cooling System/Coolant Line/Hose/Service and Repair/Left
Coolant Pipe.

-

Place oil dipstick guide tube in hole on upper part of oil pan.

-

Fill with coolant => [ Filling ] See: Engine, Cooling and Exhaust/Cooling System/Service and Repair/Procedures.
