Fuel Rail: Service and Repair

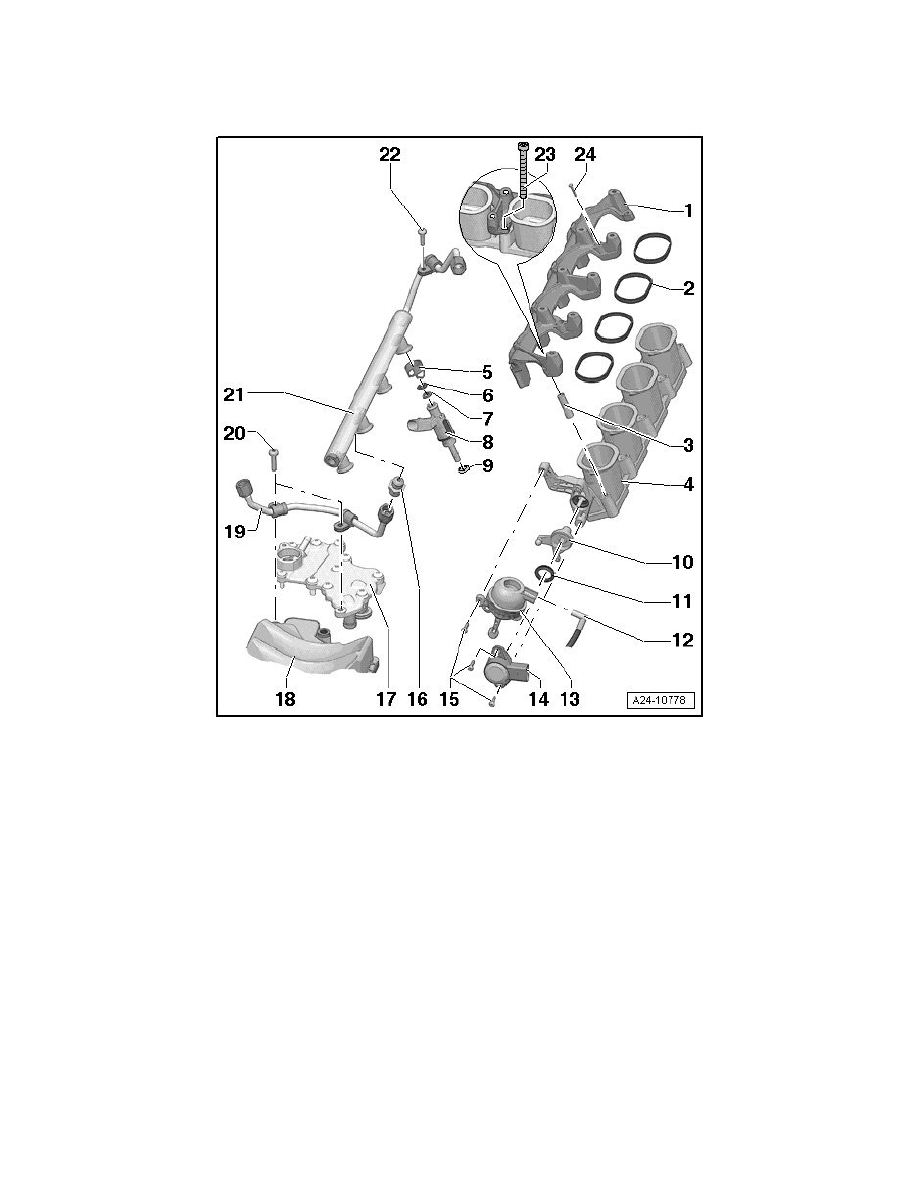

Intake Manifold, Lower Section, with Fuel Rail Assembly Overview

Intake Manifold, Lower Section, with Fuel Rail Assembly Overview

1

Bracket

‹› For the flange and fuel rail

2

Gasket

‹› Replace

3

Sleeve

4

Intake manifold lower section

‹› The intake manifold flaps must be in the working position (intake manifold channel opened all the way) when installing the intake manifold

lower section

‹› Removing and installing, refer to => [ Intake Manifold, Lower Section, with Fuel Rail ] See: Engine, Cooling and Exhaust/Engine/Intake

Manifold/Service and Repair/Intake Manifold, Lower Section, with Fuel Rail

‹› 10 Nm

5

Support ring

‹› Replace if damaged
