Audi Workshop Service and Repair Manuals

-

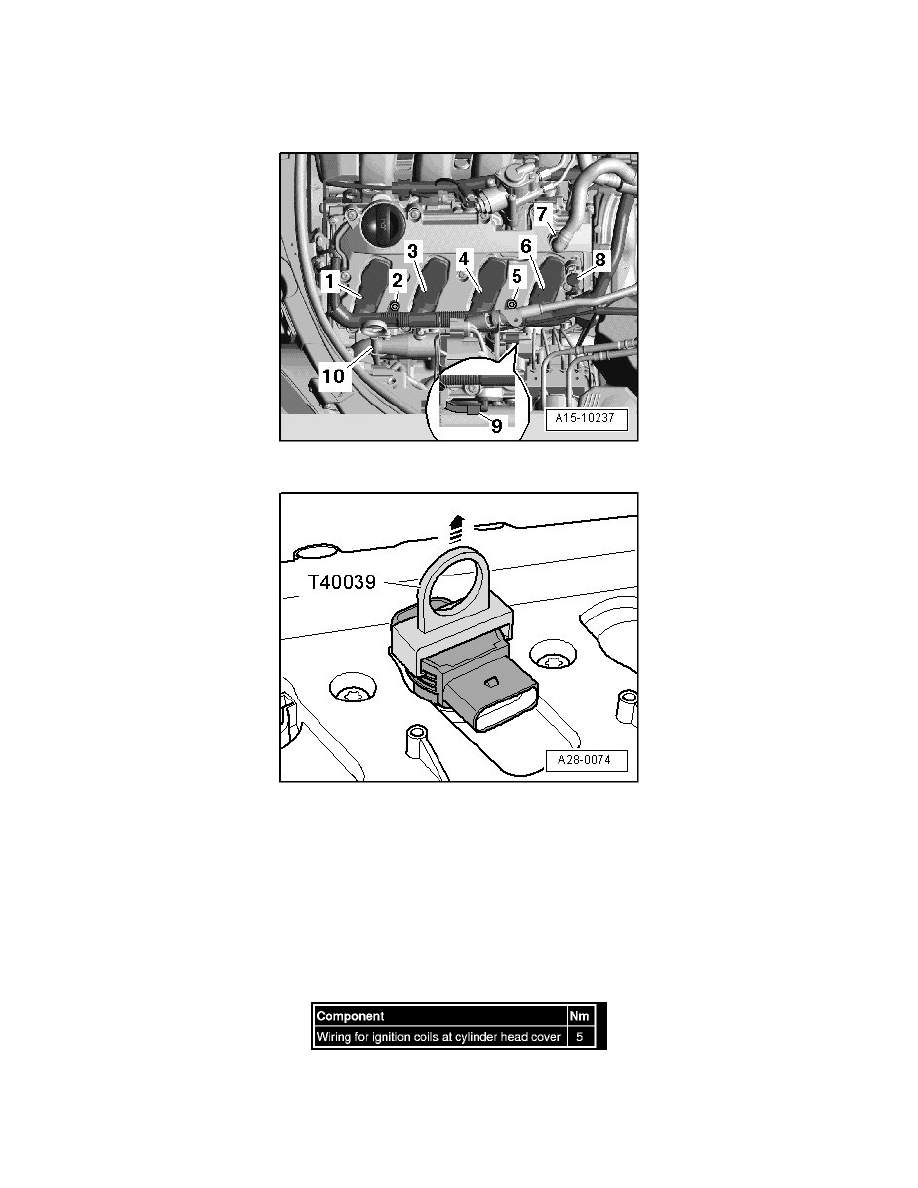

Remove the bolts - 2 - and - 5 -.

-

Disconnect electrical connectors - 1, 3, 4, 6, 8, 9 - and free up wiring harness.

-

Remove crankcase ventilation hose - 7 - by pressing release buttons.

-

Remove the ignition coils using the Ignition Coil Puller (T40039).

Installing

-

Insert all ignition coils loosely into spark plug shaft.

-

Align the ignition coils to the connectors and then connect all of the connectors simultaneously onto the ignition coils.

-

Press the ignition coils uniformly onto the spark plugs by hand (do not use an impact tool under any circumstances).

Further installation is in reverse order of removal.

Tightening Specifications
