Audi Workshop Service and Repair Manuals

Fuel Pressure Sensor/Switch: Testing and Inspection
Low Fuel Pressure Sensor G410, Checking

Low Fuel Pressure Sensor G410, Checking

Special tools, testers and auxiliary items required

-

Multimeter.

-

Wiring diagram.

Test requirements

-

The Fuel Pump (FP) Control Module J538 OK.

-

The Engine Control Module (ECM) J623 fuses OK.

-

The fuel filter OK.

-

The battery voltage at least 12.5 V.

-

All electrical consumers switched off (radiator fan must NOT run during test).

-

A/C switched off.

-

The fuel tank at least 1/4 filled.

-

The ignition switched off.

Procedure

Checking voltage

-

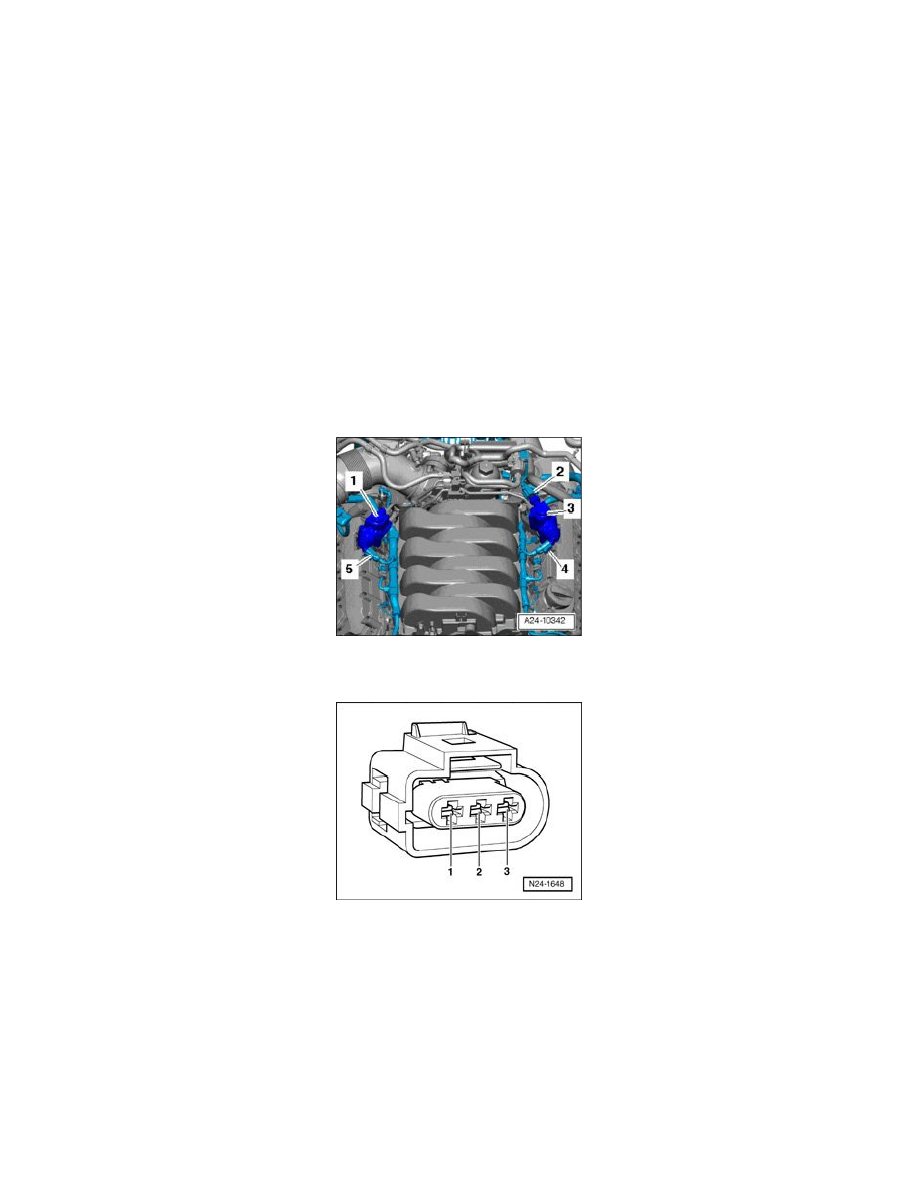

Disconnect the Low Fuel Pressure Sensor G410 electrical harness connector - 2 -.

-

Switch the ignition on.

-

Using a multimeter, check the Low Fuel Pressure Sensor G410 electrical harness connector for voltage.

Low Fuel Pressure

Specified value

Sensor G410 electrical
harness connector terminals
1 to Battery positive (+)

Battery voltage (+)

2 to Ground (GND)

about 5 V

3 to Ground (GND)

about 5 V

-

Switch the ignition off.

If the specified values are obtained:

-

Replace the Low Fuel Pressure Sensor G410.
