Power supply connector, seat side (red)

2

Power supply connector, adapter side (red)

3

Side airbag connector, adapter side (orange)

-

Disconnect ignition and ground wiring.

-

Connect airbag connector - 4 - to airbag adapter connector - 3 -.

4

Side airbag connector, seat side (orange)

Side Airbag Connector, Disconnecting

Special tools, testers and auxiliary items required

‹› Vehicle Diagnosis, Testing and Information System (VAS 5051B)

-

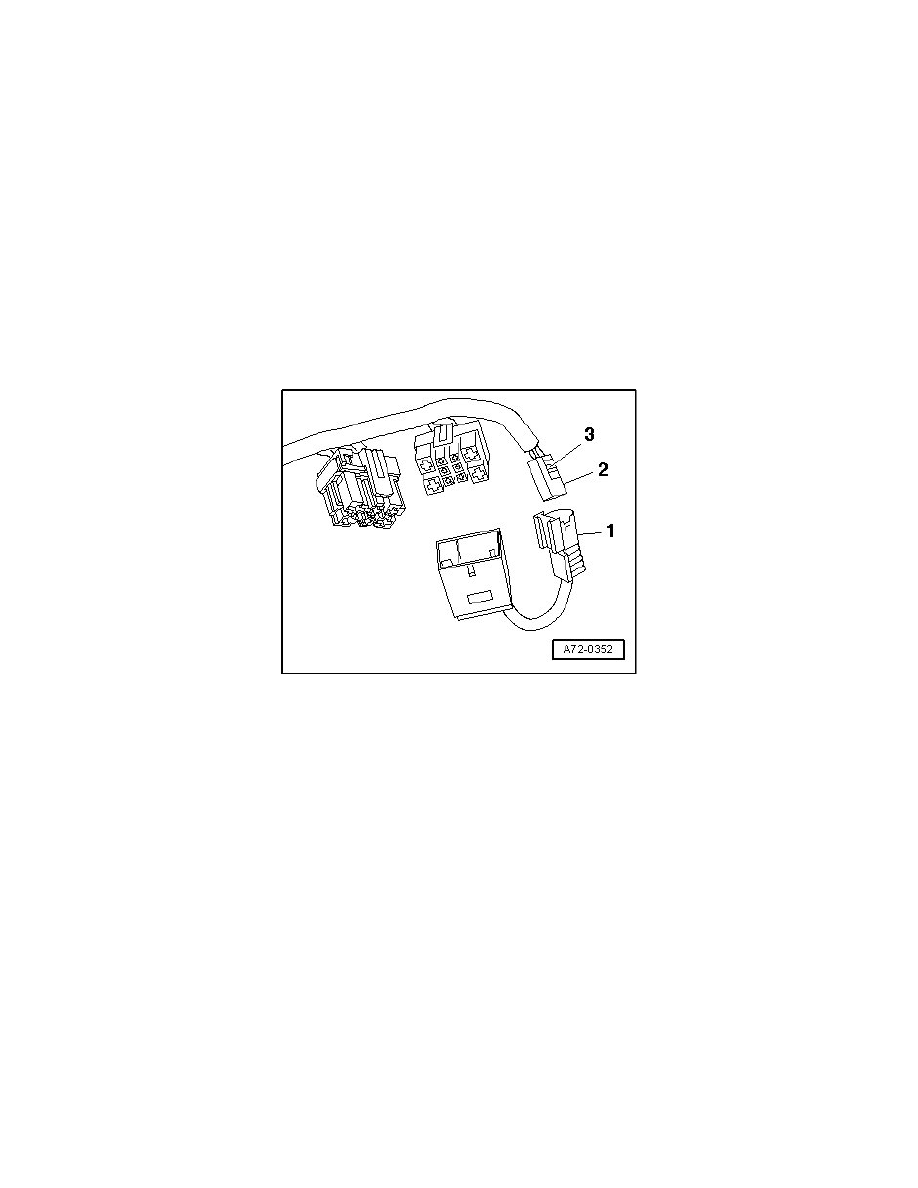

Press catch - 3 - of airbag connector - 2  - out of airbag adapter connector - 1 - and disconnect airbag connector - 2 -.

-

Follow measures after connecting battery =>.

‹› If the airbag malfunction indicator lamp (K75) indicates a malfunction after assembly, check the DTC memory with the vehicle diagnosis, testing

and information system (VAS 5051B), clear it, and check it again.
