Audi Workshop Service and Repair Manuals

Starter Motor: Service and Repair

Starter, 4.2L FSI engine

Special tools, testers and auxiliary items required

‹› Support Bar (10 - 222 A)

‹› Adapter (10 - 222 A /22)

‹› Engine Support Basic Set (T40091)

‹› Engine Support Supplement Set (T40093)

Removing

‹› When installing, reinstall all cable ties that were loosened or cut during removal in the same locations.

-

With ignition switched off, disconnect battery Ground (GND) wire. Refer to => [ Battery, Disconnecting and Connecting ] See: Battery/Service
and Repair/Battery.

-

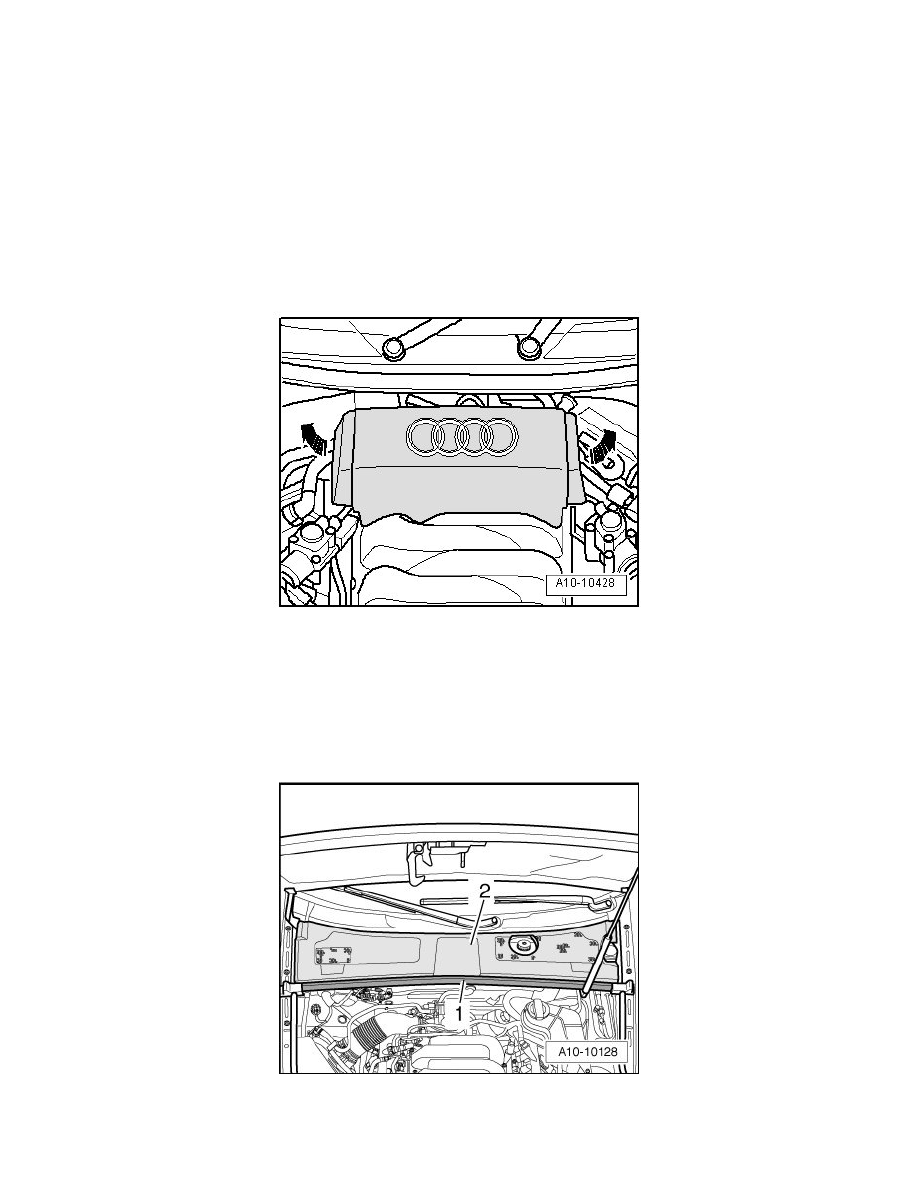

Remove rear engine cover - arrows -.

-

Remove rubber seal - 1 - and remove plenum chamber cover - 2 -.

-

Remove screws - arrows -.
