Compressor/Pump: Procedures

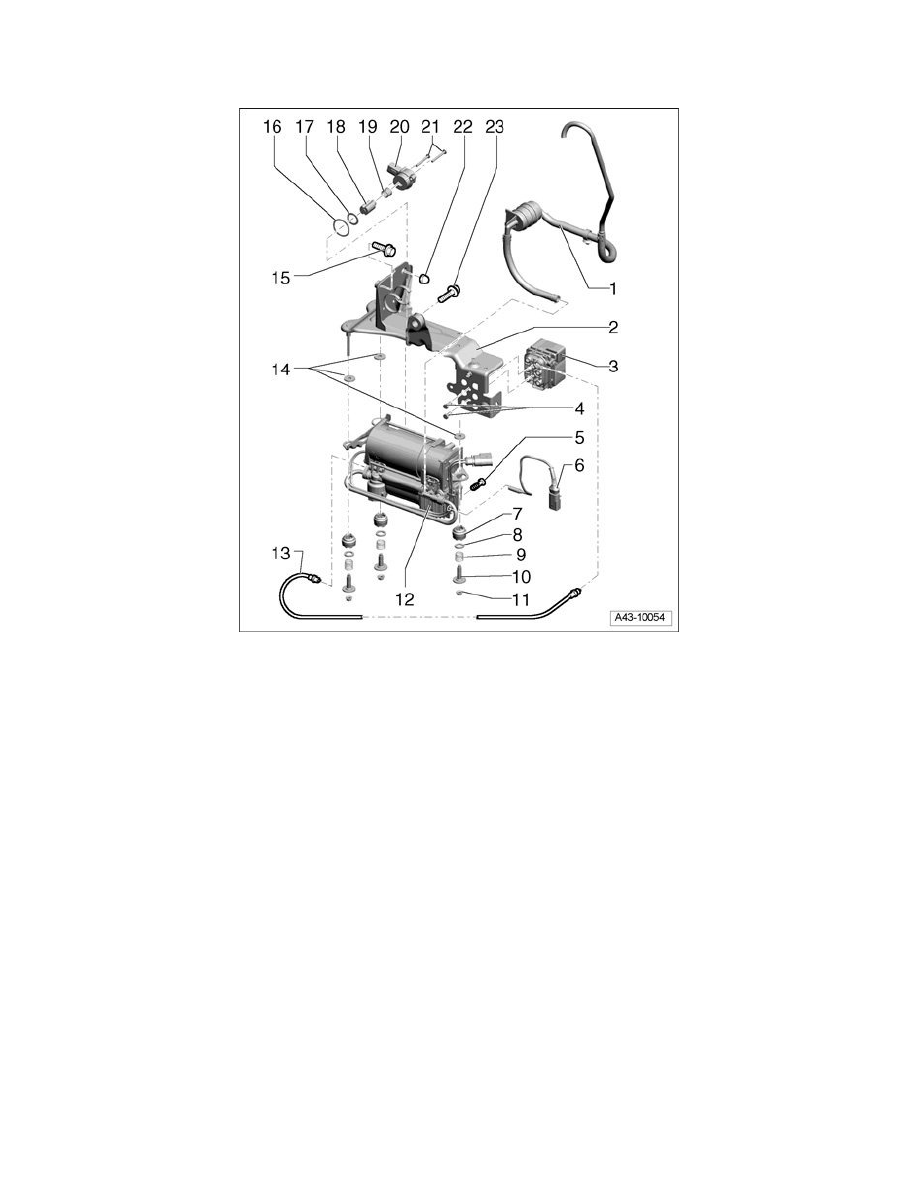

Air supply unit and solenoid valve block, assembly overview

1 - Air intake tract with filter

2 - Bracket for compressor unit and solenoid valve block

3 - Solenoid valve block

4 - Bolt, 10 Nm

5 - Bolt, 7 Nm

6 - Compressor temperature sensor for level control system

7 - Rubber bushing

8 - Spring seat

9 - Spring

10 - Sleeve

11 - Self-locking nut, 6 Nm

^

Always replace after removal

12 - Air supply unit

13 - Air line

^

Between solenoid valve block and air supply unit

14 - Washer
