Fluid Filter - A/T: Removal and Replacement

ATF strainer, removing and installing 09L, 6 Speed AWD A/T

Removing

Note:
^

General repair instructions.

^

Read the rules when working on the automatic transmission.

-

Activate jacking mode.

-

Remove oil pan.

-

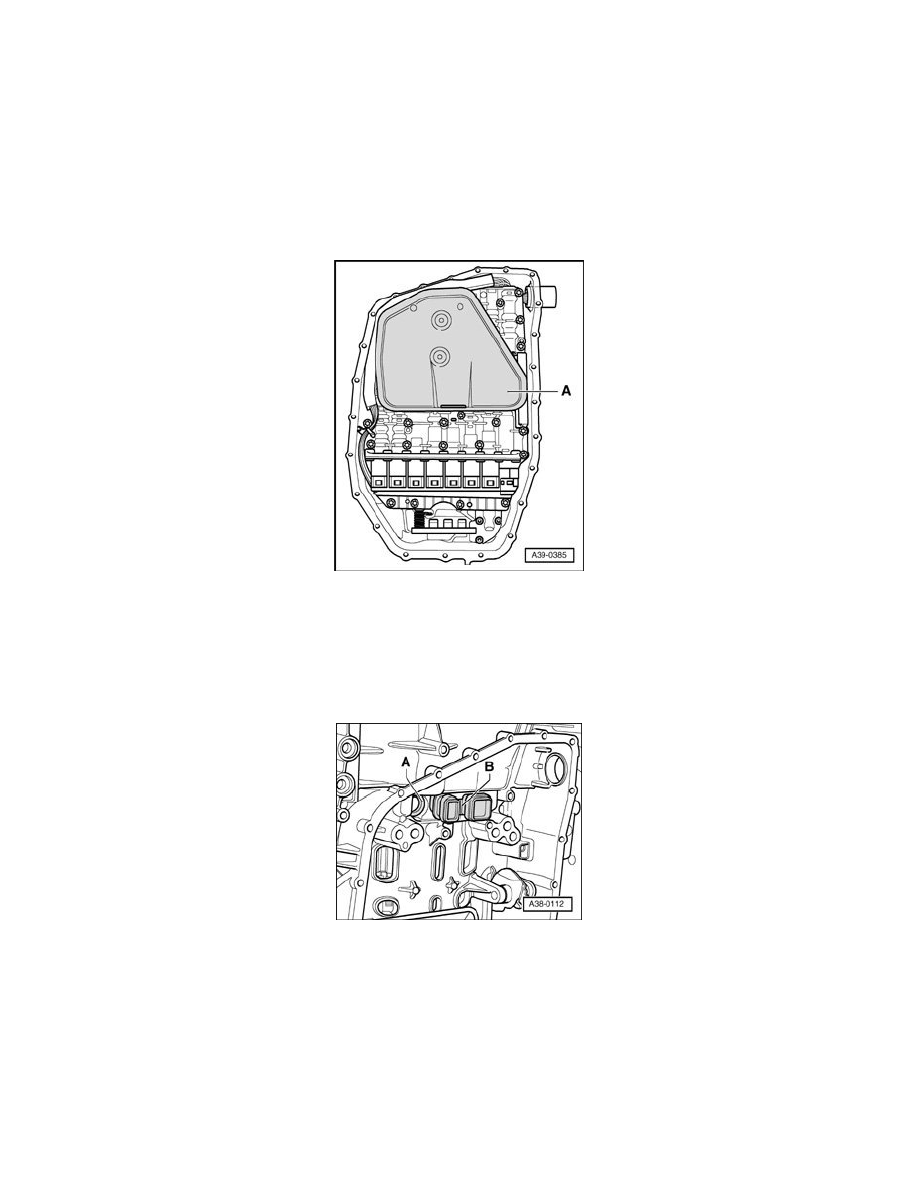

Carefully remove ATF strainer - A - from transmission.

Installing

Installation is carried out in reverse sequence. Note:

Note:
^

Replace the ATF strainer if it has been damaged.

Note this when replacing ATF strainer:
-

If installed, carefully remove oil seal for ATF strainer - A - from transmission using a screwdriver or similar.

Note:
^

Take care not to damage sealing surface.

^

For illustration purposes the oil seal is shown with mechatronics unit removed.

^

The new ATF strainer is supplied with oil seal installed.
