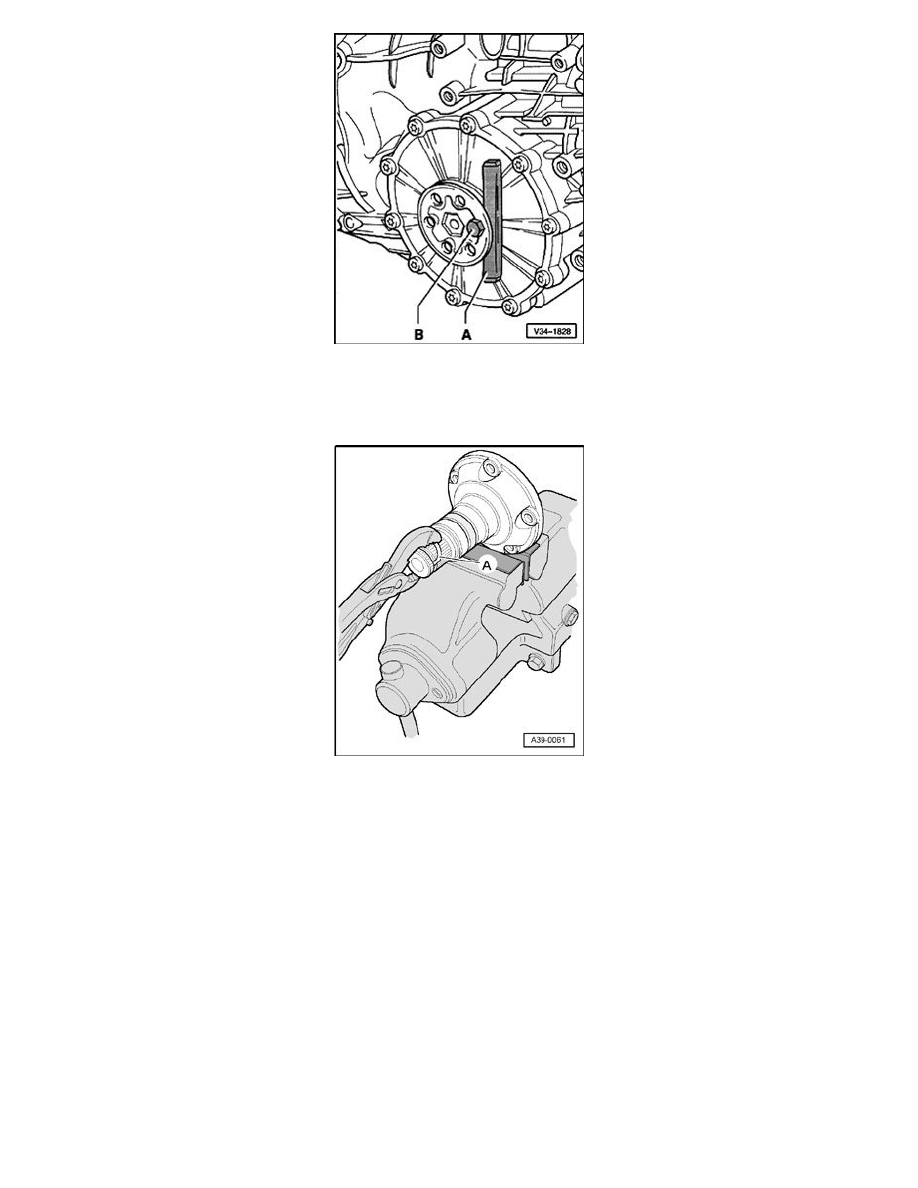

Place a chisel or distance piece - A - under flange shaft and pull flange shaft out by turning bolt B

Note:
^

If the flange shaft does not come out easily, turn the shaft and insert a bolt in the opposite hole to assist removal.

-

Replace circlip for flange shaft

-

Clamp flange shaft in vise, using jaw protectors. Use new retaining ring - A - to press old retaining ring out of groove in flange shaft.

Installing

Installation is carried out in reverse sequence; note:
-

Clean flange shaft and seal.

-

If seal is damaged, it must be replaced.

-

Pack space between sealing lip and dust lip half-full with sealing grease G 052 128 A1.

-

Insert flange shaft by hand into splines of differential until splines lock properly into place.

-

Press flange shaft in by hand or with mandrel VW295 as far as the stop.

Note:
^

The circlip on the flange shaft should click into place.

-

Bolt right axle shaft to flange shaft.

-

Check oil level in final drive (front).

-

Deactivate jacking mode.
