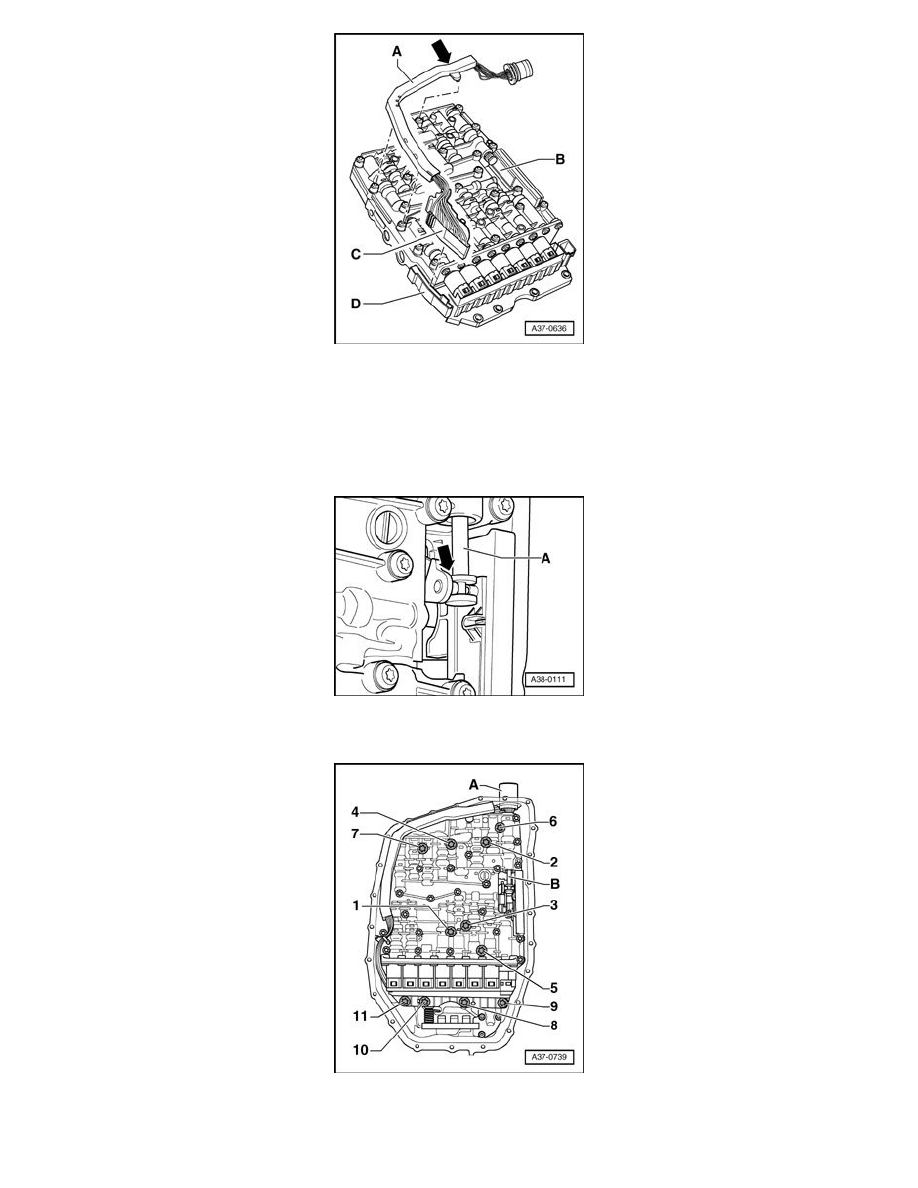

Clip wiring harness - A - onto mechatronics unit - B - by first attaching tab - arrow - on reverse side of wiring harness to mechatronics unit.

Note:
^

If the tab on the reverse side of the wiring harness breaks off, the wiring harness must be replaced.

-

Install wiring harness connector in transmission housing.

^

Installation position: flat part of rear shoulder faces downward, the lugs at shoulder are horizontal

-

While installing mechatronics unit without force, insert transmission selector lever pin arrow - into groove on selector slide - A - (move selector
slide backward and forward if necessary).

-

Tighten securing bolts - 1 - and - 2 - for mechatronics unit to 2 Nm.

-

Then tighten securing bolts in specified order - 111 - to 8 Nm.
