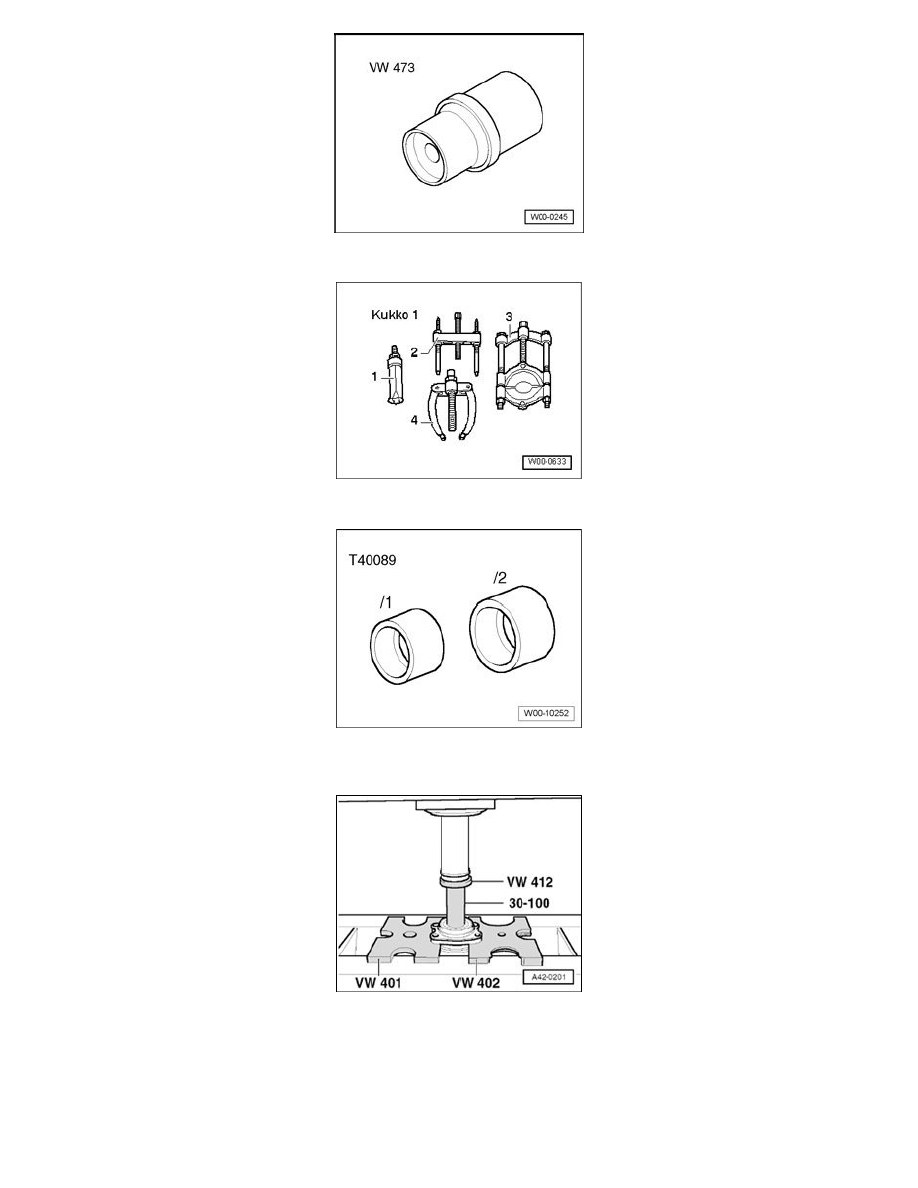

Wheel Bearing: Procedures

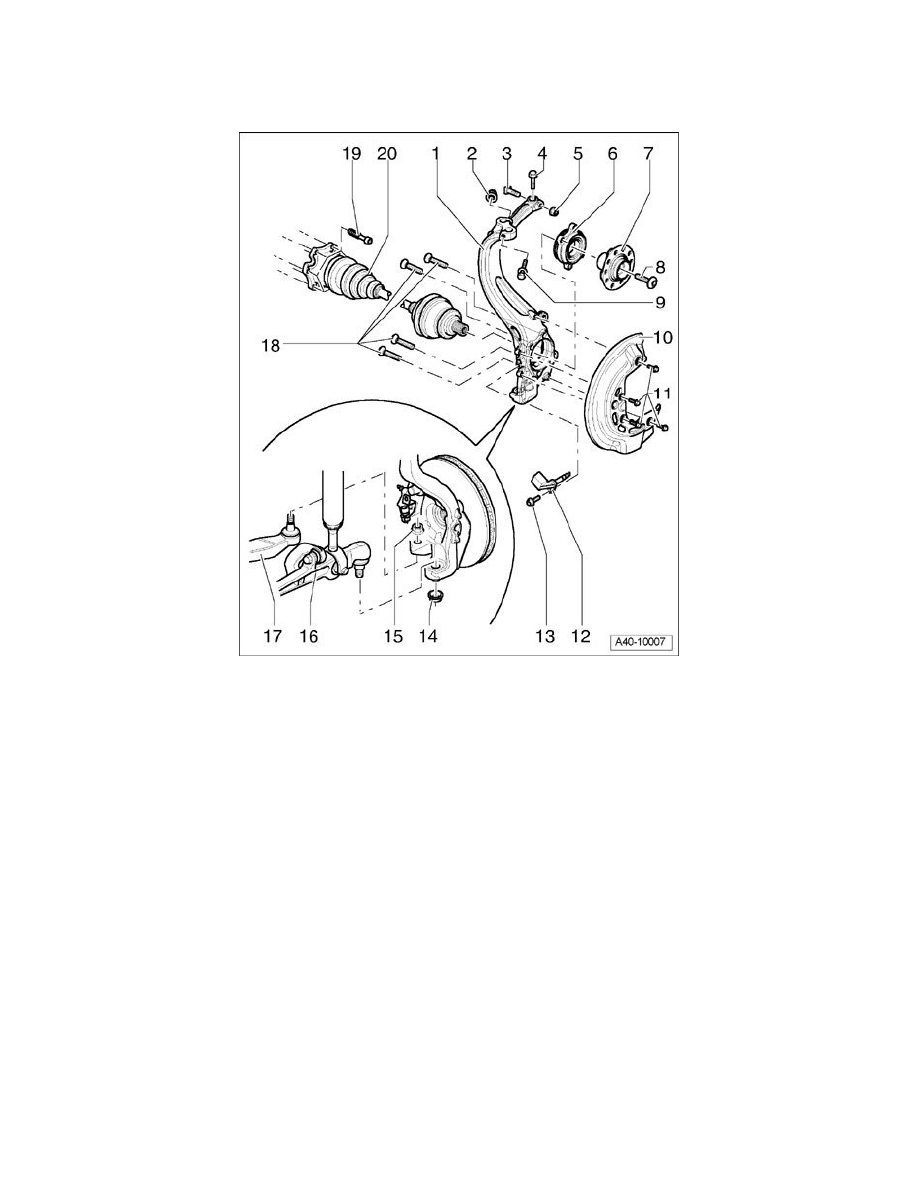

Wheel Bearing Housing, Wheel Bearing Unit, Assembly Overview

Wheel bearing housing, wheel bearing unit, assembly overview

1 - Wheel bearing housing

2 - Hex nut

3 - Bolt

4 - Hex bolt, 7 Nm

^

For setting toe constants "S"

5 - Self-locking hex nut, 45 Nm

6 - Ball bearing

7 - Wheel hub

8 - Collar bolt, 200 Nm plus an additional 180° turn

^

Always replace after removal

9 - Hex bolt, 45 Nm

10 - Brake heat shield

11 - Socket-head bolt, 10 Nm

12 - Wheel speed sensor

13 - Socket-head bolt, 8 Nm
