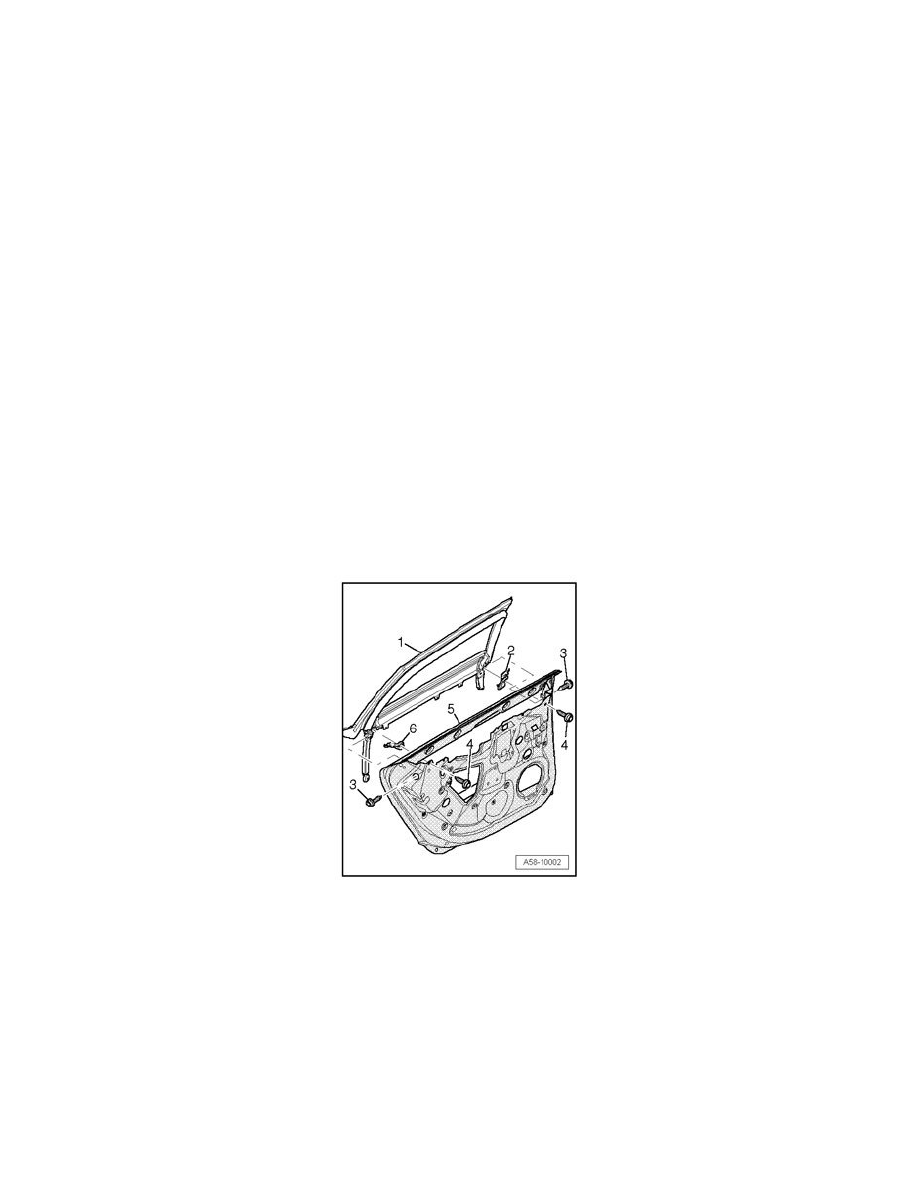

Rear door

3

-

Collar screw
-

32 Nm

4

-

Spring nut
-

Inserted on door flange

5

-

Fitting screw

NOTE:
-

Window frame is already adjusted correctly for height with fitting screw.

-

If an adjustment should become necessary anyway, fitting bolts can be replaced with bolts of the same size, length and toughness, as listed
in replacement parts catalog.

-

32 Nm

6

-

Metal screw
-

2.5 Nm

7

-

Collar screw
-

6 Nm

8

-

Torx screw
-

10 Nm

9

-

Cover cap
-

Clipped in door

10

-

Window regulator
-

Bolted to window frame for installing in door.

Window Frame Seal

-

Before installing window frame - 1 - in door - 5 -, check for correct seal seating - 6 - and - 2 -.

-

Replace seal if necessary

-

Remove protective paper from seals and press firmly onto window frame as shown.

-

Place window frame in door and install fitting screws - 4 - and collar screws - 3 -.
