Audi Workshop Service and Repair Manuals

Windshield: Removal and Replacement
Preparing For Window Installation

Preparing For Window Installation

NOTE:  If windshield flange was damaged during removal, paint structure should be repaired and if necessary, corrosion repair measures should be
taken.

For Undamaged Removed Windshield

-

Before reinstalling window, a new cover profile must be re-glued first.

-

When reusing an undamaged window, cut back smoothly residual adhesive sealing material on window and flange using electric cutter V.A.G
1561 and scraper V.A.G 1561/10 ; do not remove completely!

-

Residual material acts as a base for the new adhesive sealing material.

CAUTION:
-

Keep adhesive surface free of dirt and grease.

-

Only cut back adhesive surface shortly before installation.

-

Do not prime or use a cleaning solution on the adhesive surface.

With New Window:

-

Clean windshield in adhesion area using D 009 401 04 and prime using D 009 200 02 glass/paint primer.

NOTE:  Part numbers are for reference only. Always check with your Parts Department for the latest part number information

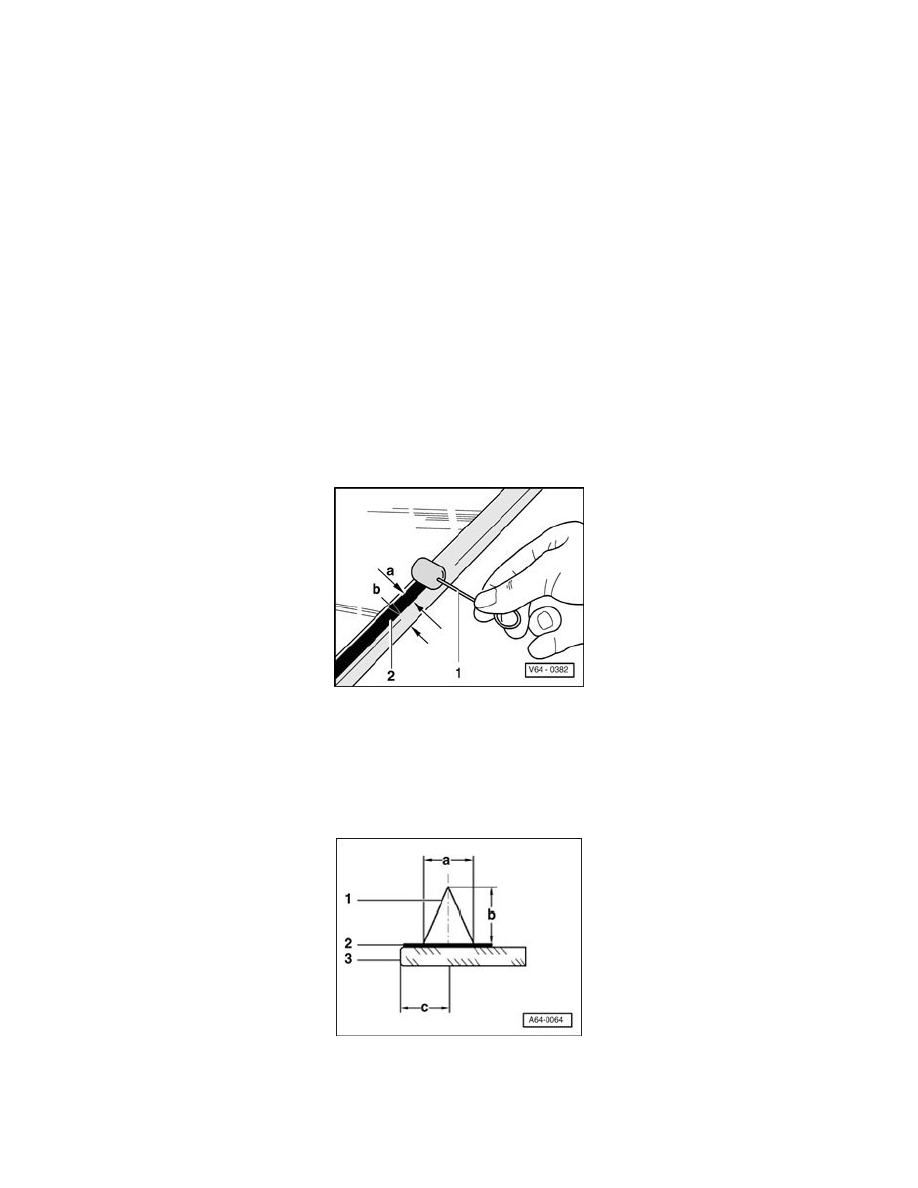

Applying Primer

-

Apply primer - 2 - along circumference evenly and in one motion using applicator - 1 -.

-

Begin applying with saturated felt. Drying time approx. 10 minutes
-

Primer width dimension: Dimension - A - -approx. 20 mm

-

Apply primer in center of adhesive bead.

CAUTION:  Ceramic application on window is not primer. It must be primed before the application of adhesive sealing material.

Dimensions For Adhesive Application

1

-

Adhesive sealing material

2

-

Primer

3

-

Window
