Audi Workshop Service and Repair Manuals

Antenna, Navigation: Service and Repair

Radio, Telephone, Navigation System Antenna, Avant

-

Turn off all electrical consumers.

-

Remove ignition key.

Removing

-

Remove roof end trim.

-

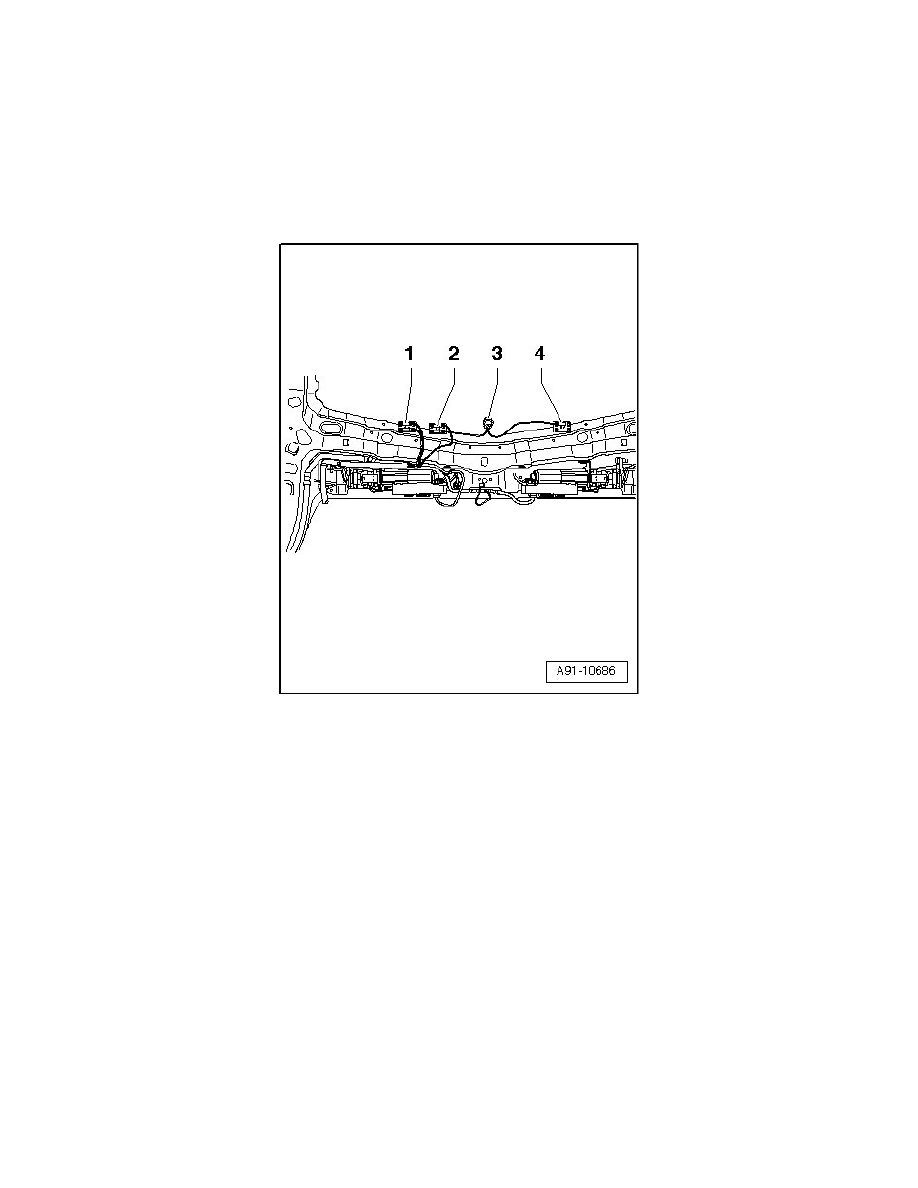

Disconnect connectors - 1 -, - 2 - and -  4 - in brackets.

-

Unclip antenna wires and remove screw - 3 - (6 Nm).

-

Remove Radio, Telephone, Navigation System Antenna (R52) upward from roof.

Installing

-

Guide in antenna wires and carefully attach Radio, Telephone, Navigation System Antenna (R52) on the roof.

-

Ensure tab - arrow - engages correctly on hole in roof.
