Television / Monitor: Diagrams
Component Locations

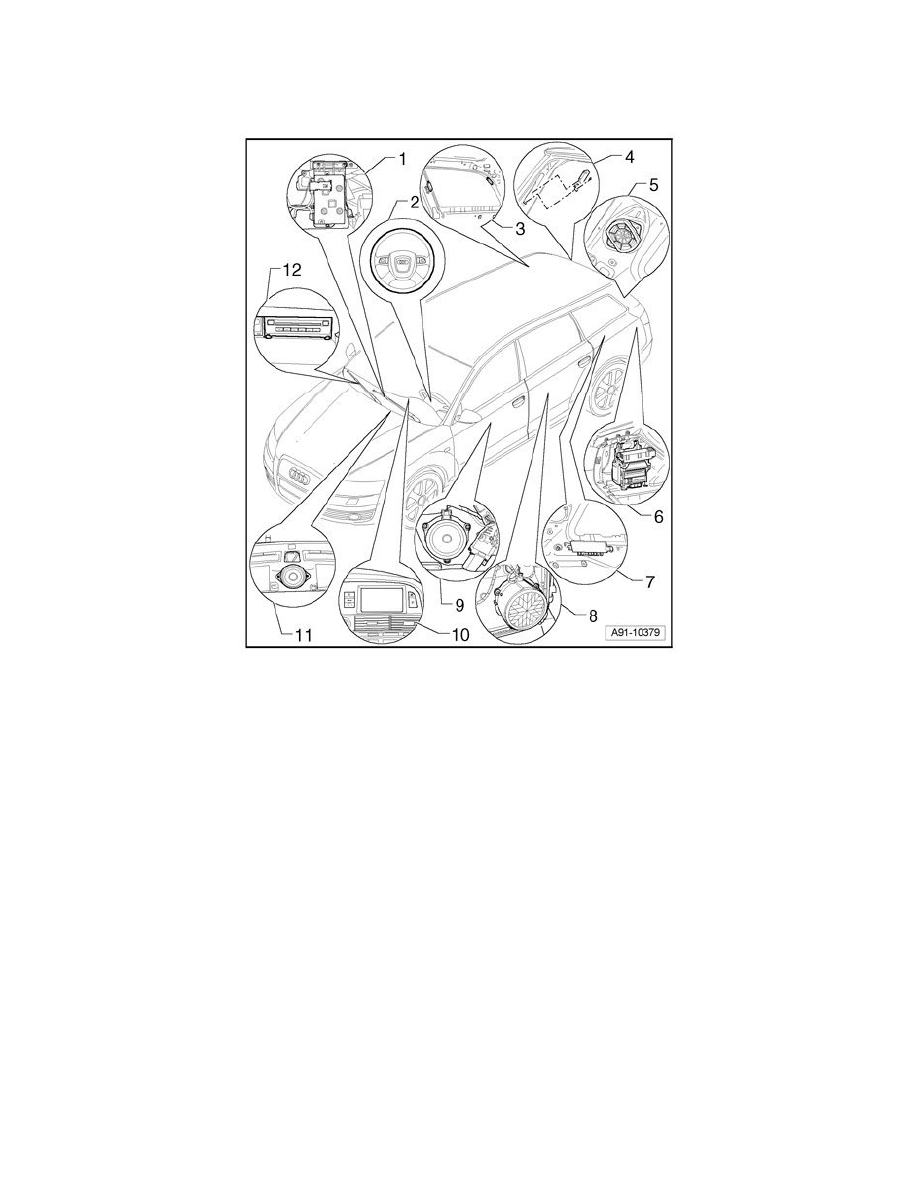

Component Locations, Avant

1. Front Information Display Control Head Control Module J523

-

Behind glove compartment

2. Multifunction Steering Wheel

-

Removing and installing buttons

3. Antenna Amplifier 2 R111 / Antenna Amplifier 4 R113

-

Behind right C-pillar/D-pillar trim

4. Antenna Amplifier 3 R112 / TV Antenna Amplifier 4 R85

-

On left and right rear window

5. Subwoofer (on rear parcel shelf) R150

-

In D-pillars, left and right

6. Digital Sound System Control Module J525

-

Behind luggage compartment left side trim.
-

TV Tuner R78

-

Where applicable

-

Behind luggage compartment left side trim

-

Connector assignment
-

Digital TV Tuner R171

-

Where applicable

-

Behind luggage compartment left side trim

-

Connector assignment

7. Antenna Amplifier R24

-

Behind luggage compartment left side trim

8. Loudspeakers in rear doors
9. Loudspeakers in front doors

10. Front Information Display Control Head J685

-

In center of instrument panel

11. Center Mid/High Range Loudspeaker R158

-

Only with BOSE
