Arm Rest: Service and Repair
Front Center Armrest

Front Center Armrest

Special tools, testers and auxiliary items required

‹› Hook (3438)

Removing

-

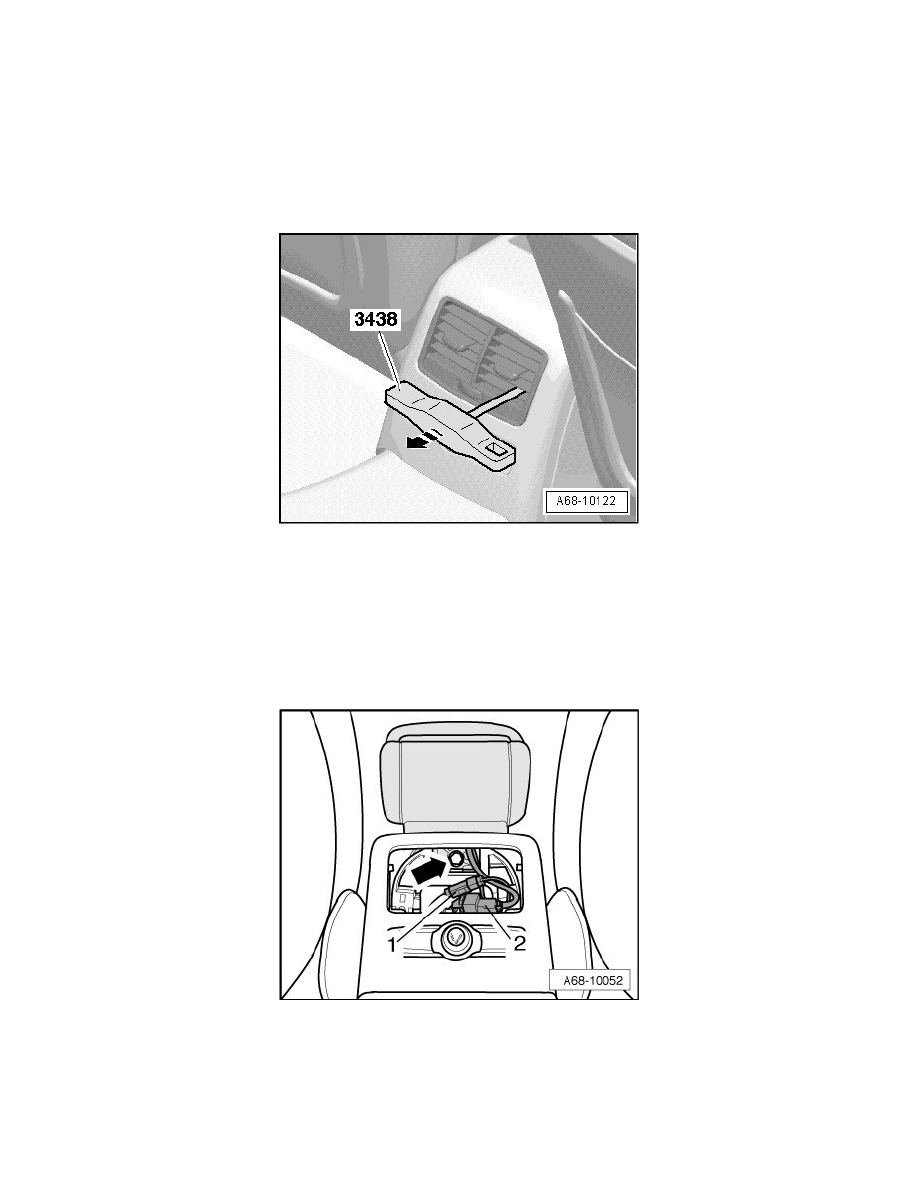

Place rear center console vent blades horizontally.

‹› The rear center console vent has holes to hang the hook (3438).

-

Remove rear center console vent with Hook (3438) in - direction of arrow -.

-

Disconnect the connector from the rear center console vent.

-

If applicable, disconnect electrical connectors - 1 - and -  2 -.

-

Remove screws - arrows -.

-

Pull front center armrest up and out.

Installing

Installation is reverse of removal, but note the following:
