Tie Down Hook / Bracket: Service and Repair
Folding Hooks, Removing and Installing

Folding Hooks, Removing And Installing

Removing

-

Fold folding hooks up - 6 -.

NOTE:  Relatively great force is needed to unclip folding hooks.

-

Pull folding hook toward yourself until pins - 4 - unclip from mounting bracket - 3 -.

Installing

-

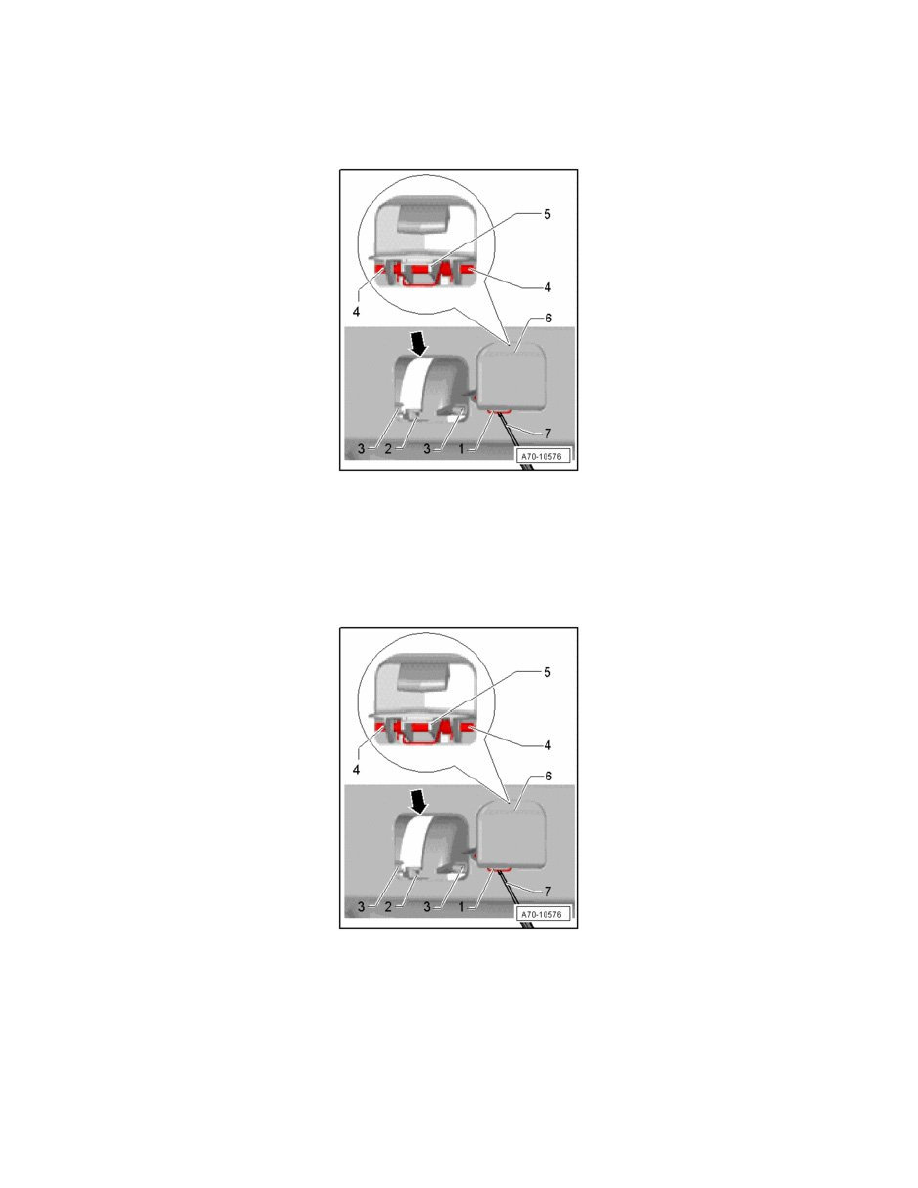

Using a screwdriver - 7 -, pry spring - 1 - down as shown in illustration.

NOTE:  Spring - 1 - must lie under tab - 2 - when installed. Press spring - 1 - down with screwdriver - 7 - during entire installation process.

-

Tip folding hooks - 6 - with tab - 5 - under edge of luggage compartment side trim - arrow -.

-

Position folding hook so spring - 1 - slides under tab - 2 -.

-

Remove screwdriver and clip pins - 4 - into mounting bracket - 3 -.

-

After installing, check whether folding hook swivels into luggage compartment side trim by itself. If this is not the case, the spring - 1 - is above
the tab - 2 - and the entire removal and installation procedure must be replaced.
