Vacuum Pump: Service and Repair
Electric Vacuum Pump

Electric Vacuum Pump

for removing and installing on the S6, refer to => [ Electric Vacuum Pump, S6 ]

Removing

Special tools, testers and auxiliary items required

‹› Torque Wrench (V.A.G 1410)

‹› Torque Wrench (V.A.G 1331)

Vacuum pump is not intended to be serviced. In case of complains, determine cause with help of function or seal test. If there is a malfunction, replace
electrical vacuum pump.

Removing:

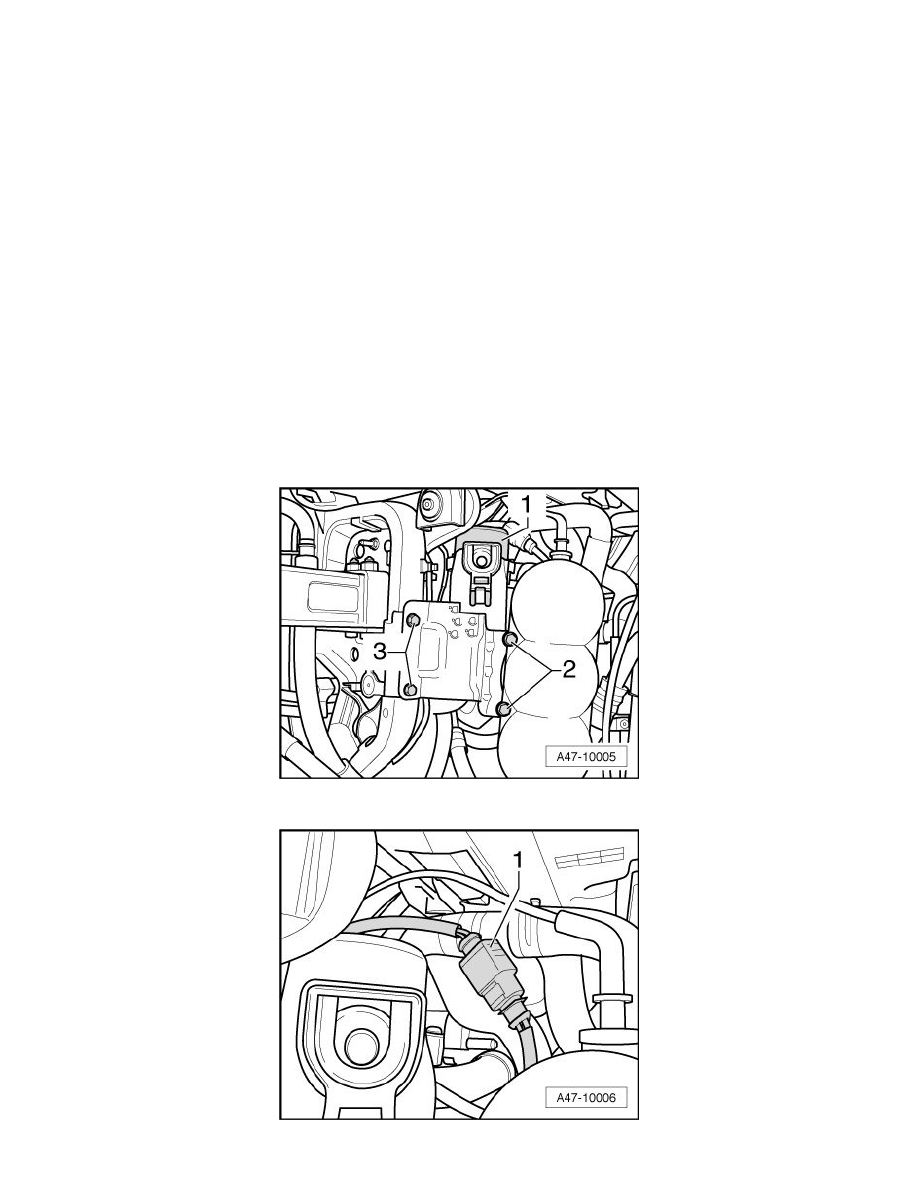

‹› The electrical vacuum pump is located behind the front bumper under the left head lamp.

-

Remove front bumper. Refer to=> Body Exterior 63 Removal and Installation

-

Press clip - 1 - out of bracket with hand. 2x

-

Disconnect the connector - 1 -
