Audi Workshop Service and Repair Manuals

Crankshaft: Service and Repair

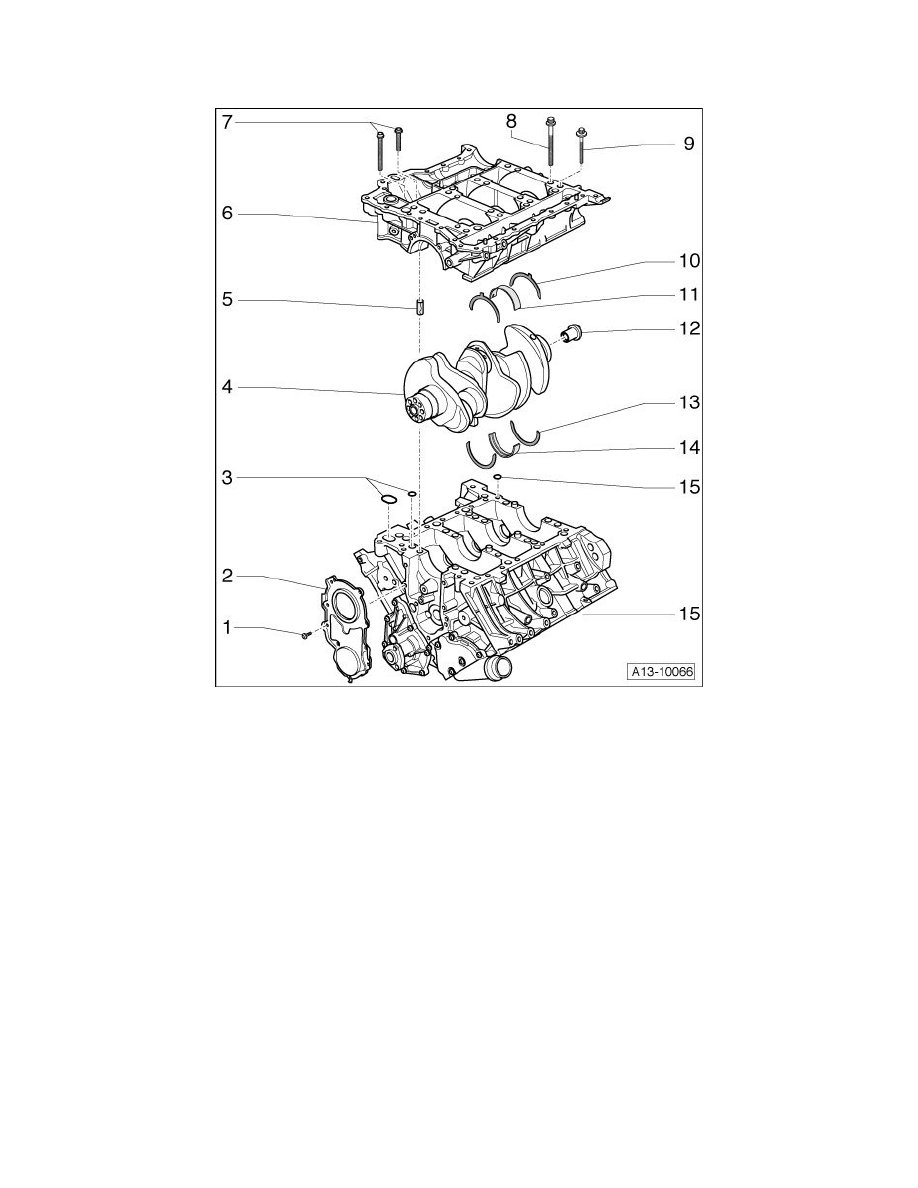

Crankshaft Assembly Overview

1

9 Nm

‹› Fasten in diagonal sequence in steps

2

Sealing flange (belt pulley side)

‹› Removing and installing, refer to => [ Sealing Flange with Crankshaft Seal, Belt Pulley Side ] See: Front Engine Plate/Service and Repair

3

Seals

‹› Replace

4

Crankshaft

‹› Measuring axial play, refer to => [ Axial Clearance, Measuring ] See: Testing and Inspection

‹› Radial clearance, measuring, refer to => [ Radial Clearance, Measuring ] See: Connecting Rod/Testing and Inspection/Radial Clearance,

Measuring

‹› Do not turn crankshaft when measuring radial play

‹› Crankshaft dimensions, refer to => [ Crankshaft Dimensions ] See: Specifications

5

Alignment bushing

‹› 4 pieces
