Oil Filter Housing: Locations

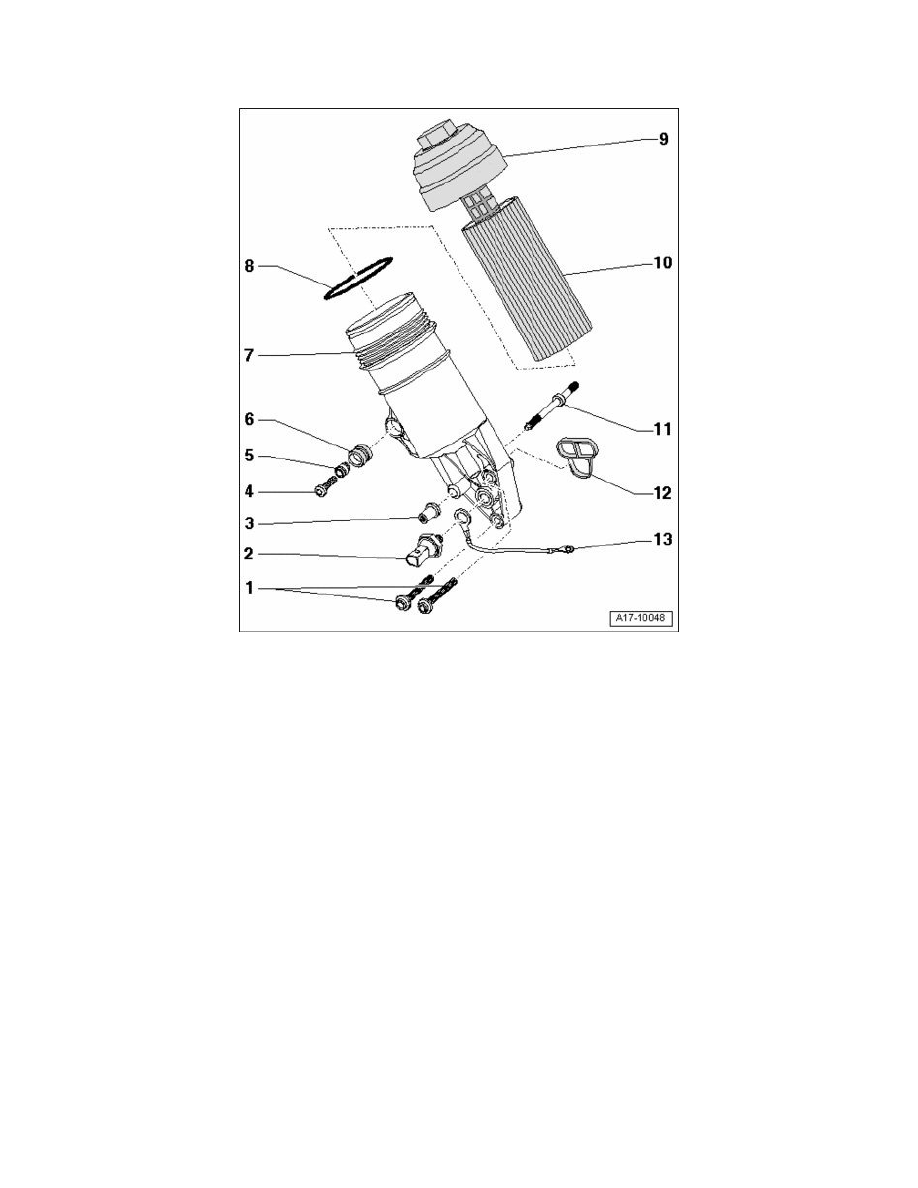

Oil filter housing from 05.2005, component overview

1. 13 Nm

2. Oil pressure switch F1

^

Tighten to 20 Nm

^

Black insulation

3. Multi-point socket head union nut, 13 Nm

4. 13 Nm

5. Sleeve

6. Rubber grommet

7. Oil filter housing

^

With filter by-pass valve 3.0 bar

^

With oil check valve

^

Oil check valve cannot be replaced

8. O-ring

^

Replace

9. Cap, 25 Nm

10. Oil filter element

^

Note installation position

11. Stud bolt, 16 Nm
