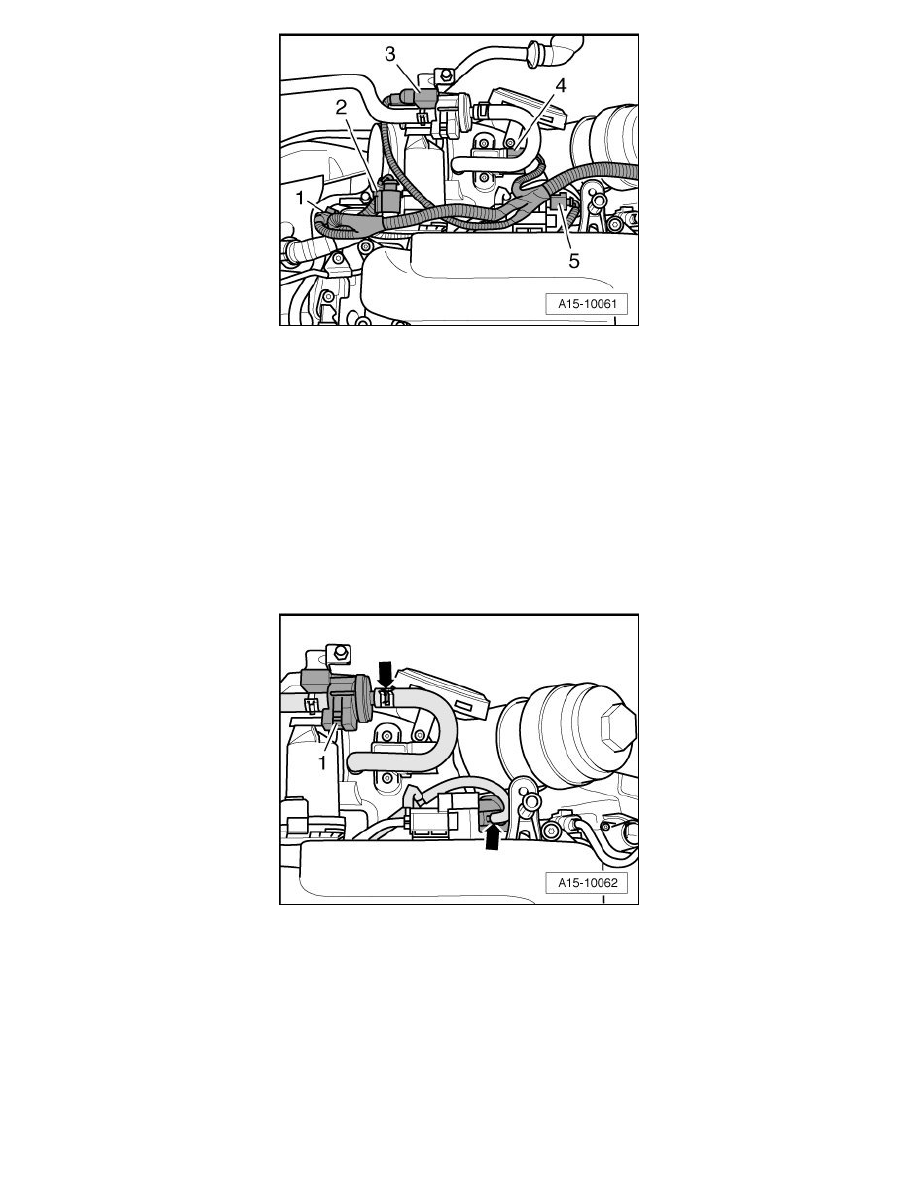

Disconnect electrical harness connectors.

1. Camshaft adjustment valve 1 (N205)

2. Throttle valve control module (J338)

3. Evaporative emission (EVAP) canister purge solenoid valve (N80)

4. Intake Air Temperature (IAT) sensor (G42)/Manifold Absolute Pressure (MAP) sensor (G71)

5. Intake Manifold Runner Control (IMRC) valve (N316)

-

Free up wiring harness.

-

Disconnect vacuum hoses - arrows -.

-

Remove Evaporative emission (EVAP) canister purge regulator valve (N80) - 1 - from throttle valve control module (J338).

-

Disconnect crankcase breather hose at pressure regulator valve -  arrow -.
