Air Duct: Service and Repair

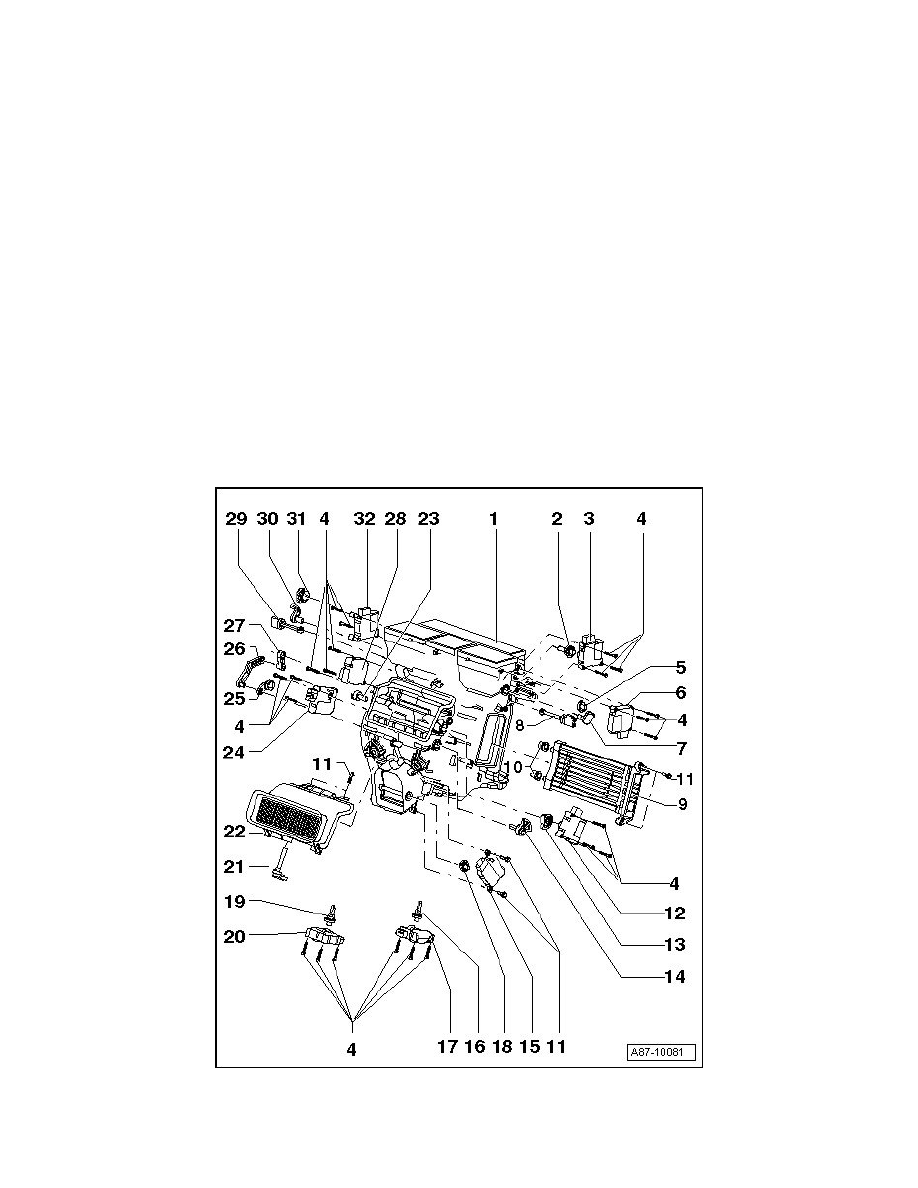

Air Intake Unit Electrical Components and Connecting Elements

Air Intake Unit Electrical Components and Connecting Elements

‹› On removal, mark the various control motors and the associated connecting elements between door and motor to prevent mix-ups with connecting

elements of other control motors.

‹› When removing, mark the various connectors to the control motors (risk of interchange with connectors and control motors of identical

construction).

‹› Various connectors of identical construction are present on wiring harness of heating & A/C unit, apply identifying marks on connectors before

disconnecting (risk of interchange).

‹› If connecting elements are interchanged, actuators with incorrect connecting elements do not reach their specified end position, and fault "upper or

lower limit exceeded" may be displayed in DTC memory after basic setting.

‹› The control motor housings are currently identical (except the Control Motor for the Rear Vent (V112)), but the shaft of each motor is different

due to the different connecting elements so if they are switched, it may not be possible to install the connecting element.

‹› Various control motors are installed on the A/C unit and in the air intake unit. They have different electrical values (e.g. potentiometer with an

adjustment range of 120° or 150°) and are different in the part number index (at start of production, without index, with index "A" or " B"). For
this reason, mark the control motors prior to removing them (risk of interchange).

‹› Apply a small amount of Grease (G 000 150) to the connecting element guides, as well as the pins and toothed segments on the door levers.

1

Air Distribution Housing

‹› Do not disassemble further
