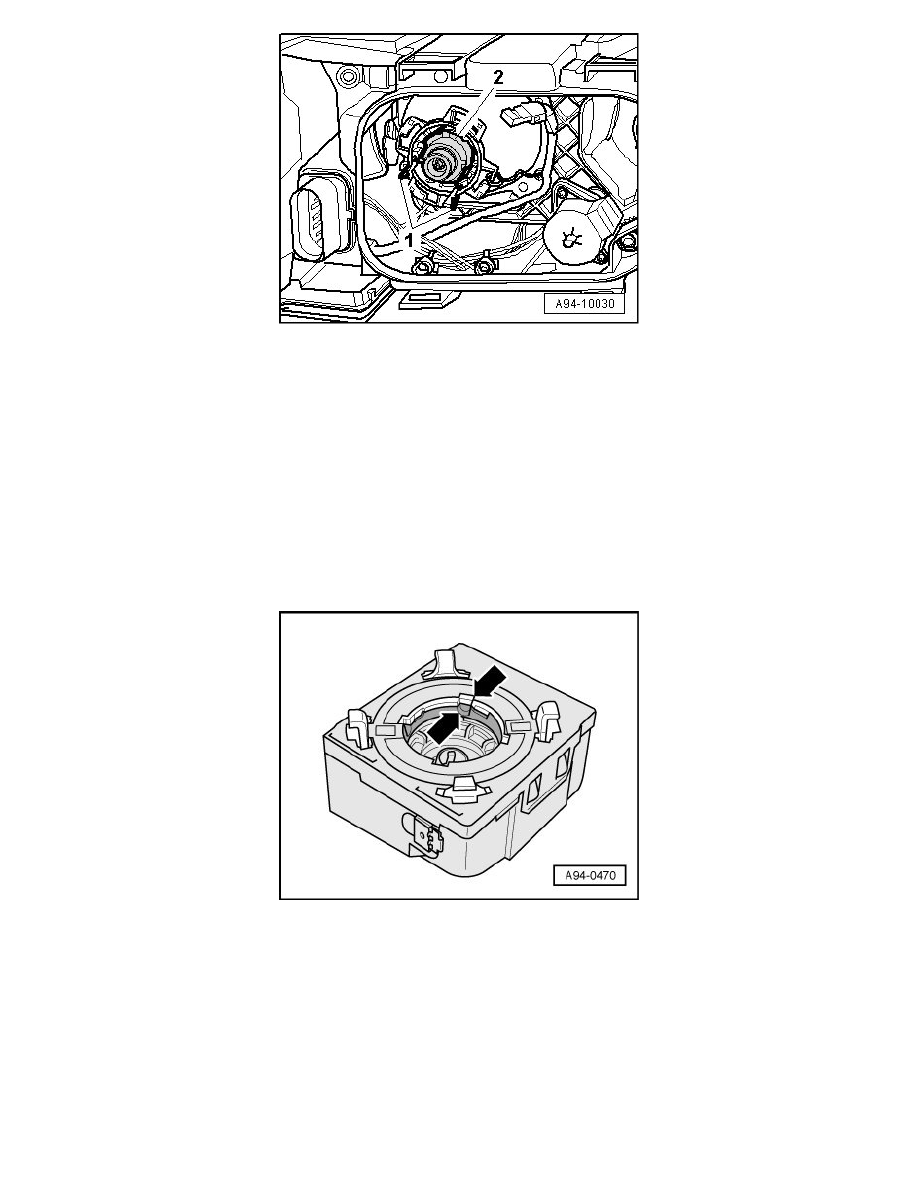

Pull gas discharge lamp - 2 - out of headlamp housing.

Installing

Install in reverse order of removal, observing the following:

-

Insert the new HID bulb into the housing without touching the bulb with bare hands.

‹› Observe installation position: Upper tab at bulb socket must engage at recess for gas discharge lamp.

-

Secure gas discharge lamp using securing clip.

‹› Harness connector must only be connected with ignition coil installed.

-

Check if recess in housing of ignition coil for gas discharge lamp and recess in pressure ring align completely with each other - arrows  -.

-

Attach ignition coil for gas discharge lamp to headlamp and fasten clockwise until stop.

‹› Ignition coil must turn freely.

‹› Arrow on housing points upward.

-

Connect harness connector.

-

If installed, secure electrical harness connector using securing clip.

-

Close the housing lid.

-

Connect battery. Required actions => [ ] See: Starting and Charging/Battery/Service and Repair/Battery.
