Power Steering Line/Hose: Service and Repair

Reservoir and Suction Hoses, Installation Position

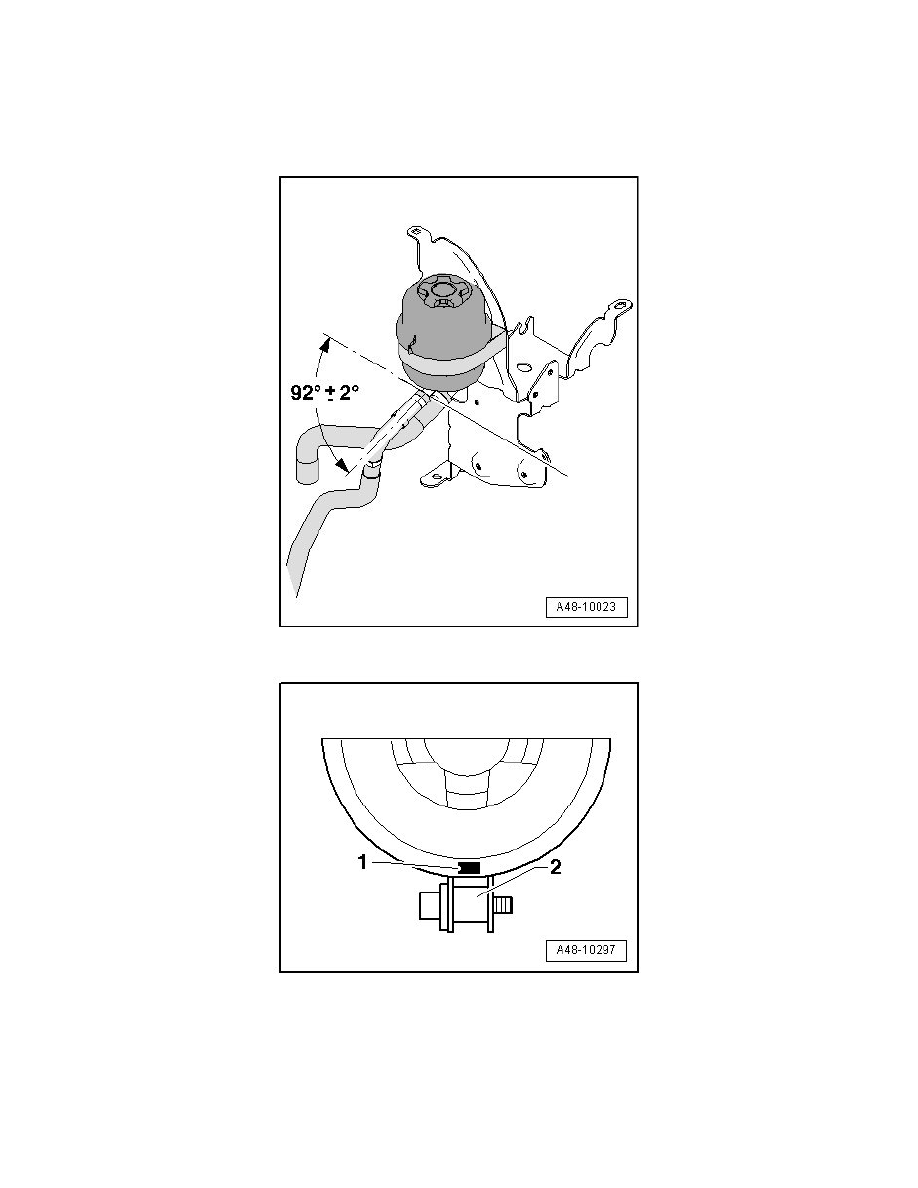

Installation location: Reservoir to bracket; applies to all engines except the 10-cylinder TFSI

-

Install reservoir to the ESP hydraulic unit bracket as illustrated.

Reservoir, installation location on bracket

-

Install reservoir in the tensioning band as shown in the illustration.

The marking - 1 - must be in the center - 2  - of the tensioner.

Installation location: Intake hose to reservoir; applies to all engines except the 10-cylinder TFSI
