Information Bus: Removal and Replacement
Left CAN-Bus Connector T46a, Removing and Installing

Left CAN-Bus connector T46a, removing and installing

Removing

-

Switch ignition off and remove ignition key.

-

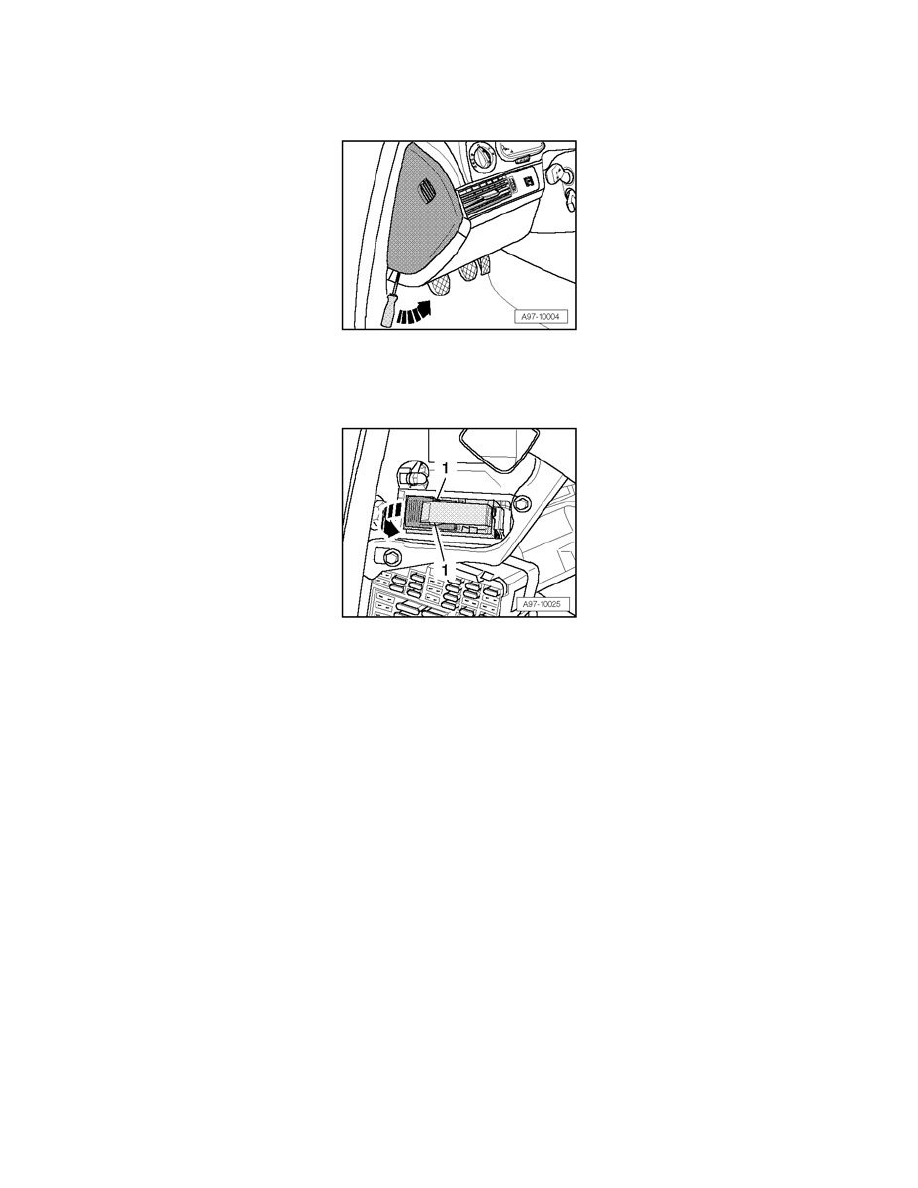

Pry off left cover from instrument panel using a screwdriver - arrow -.

-

Press catches - 1 - on multi-pin connector.

-

Release securing bracket - arrow - and disconnect connector.

NOTE:  For exact assignment of left CAN connector, refer to current wiring diagram.

Installing
Installation is performed in the reverse order of removal.
