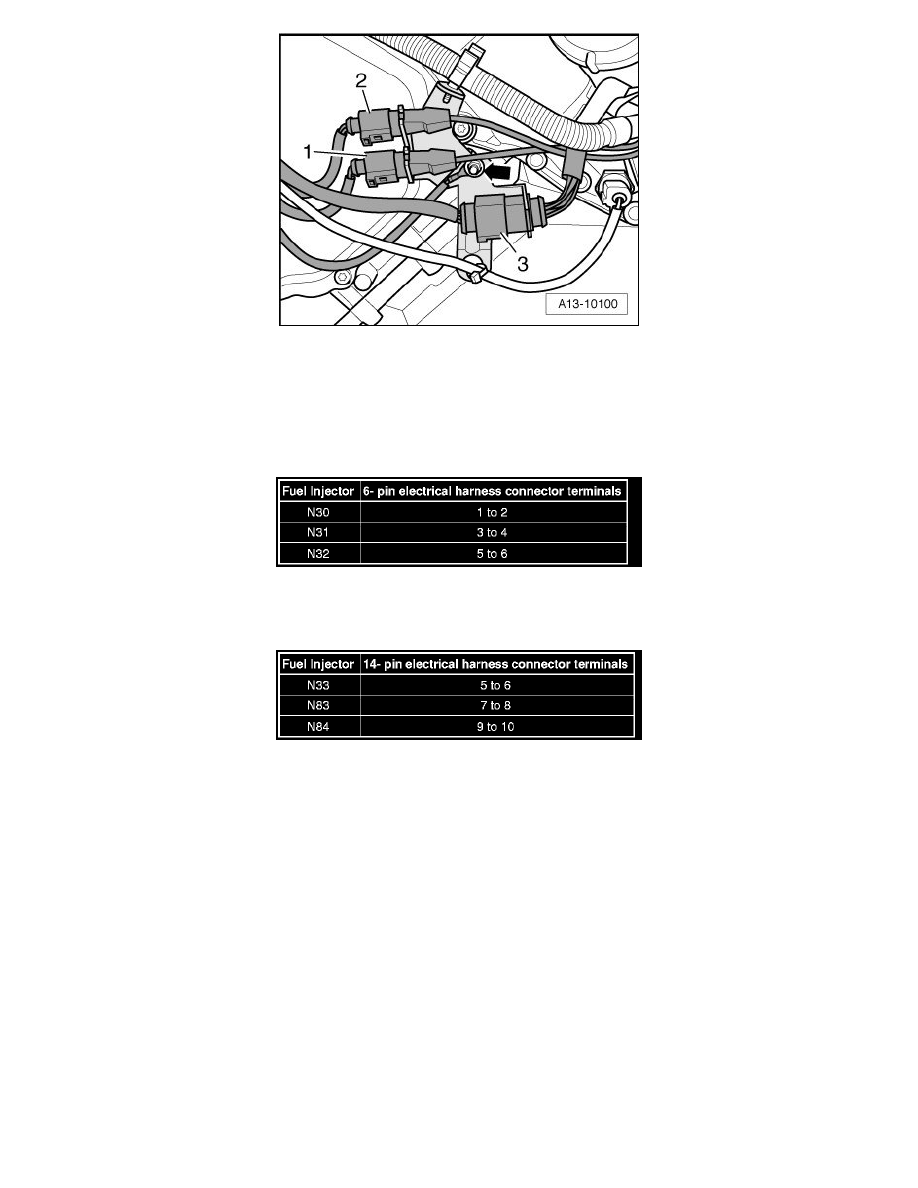

Disconnect the 14 pin electrical harness connector - 3 - for Fuel Injectors (N33, N83, N84) from the left rear of the engine.

Checking internal resistance

-

Using a Multimeter , check the fuel injector electrical terminals for resistance.

Right bank

Right Bank

Left bank

Left Bank

Specified value: 12 to 13 ohms (at room temperature)

‹› With an engine at operating temperature, the resistance of the fuel injectors increases by approx. 4 to 6 ohms.

If the specified value is not obtained:

-

Replace the faulty fuel injector => Fuel Injection and Ignition 24 Removal and Installation.

If the specified value is obtained:

Checking activation

-

Connect a diode test lamp (12V) to the electrical harness connector terminals of the Fuel Injector to be tested.

Right bank
