Seat Belt: Service and Repair
Outer Rear Belt Guide II, Avant

Seat Belts

Outer Rear Belt Guide II, Avant

‹› The outer rear belt guide II can only be removed in conjunction with the partition grille bracket.

‹› Belt guide II and partition grille bracket can only be separated when removed.

Removing

CAUTION!
Observe safety precautions for work on airbags => [ Airbag Inspection ] See: Air Bag Systems/Air Bag/Service and Repair/Procedures.

-

Disconnect battery ground wire

-

Remove the rear bench seat => [ Bench Seat ] See: Body and Frame/Seats/Service and Repair/Removal and Replacement/Rear Seats.

CAUTION!
Before handling airbag units (e.g. disconnecting electrical connector), the person handling it must "discharge static electricity". This can
be done by touching door striker, for example.

-

Remove side airbag => [ Rear Seat Side Upholstery ] See: Body and Frame/Seats/Service and Repair/Removal and Replacement/Rear Seats.

-

Remove luggage compartment side trim => [ Luggage Compartment Side Trim ] See: Body and Frame/Interior Moulding / Trim/Service and
Repair/Removal and Replacement/Trim, Avant.

-

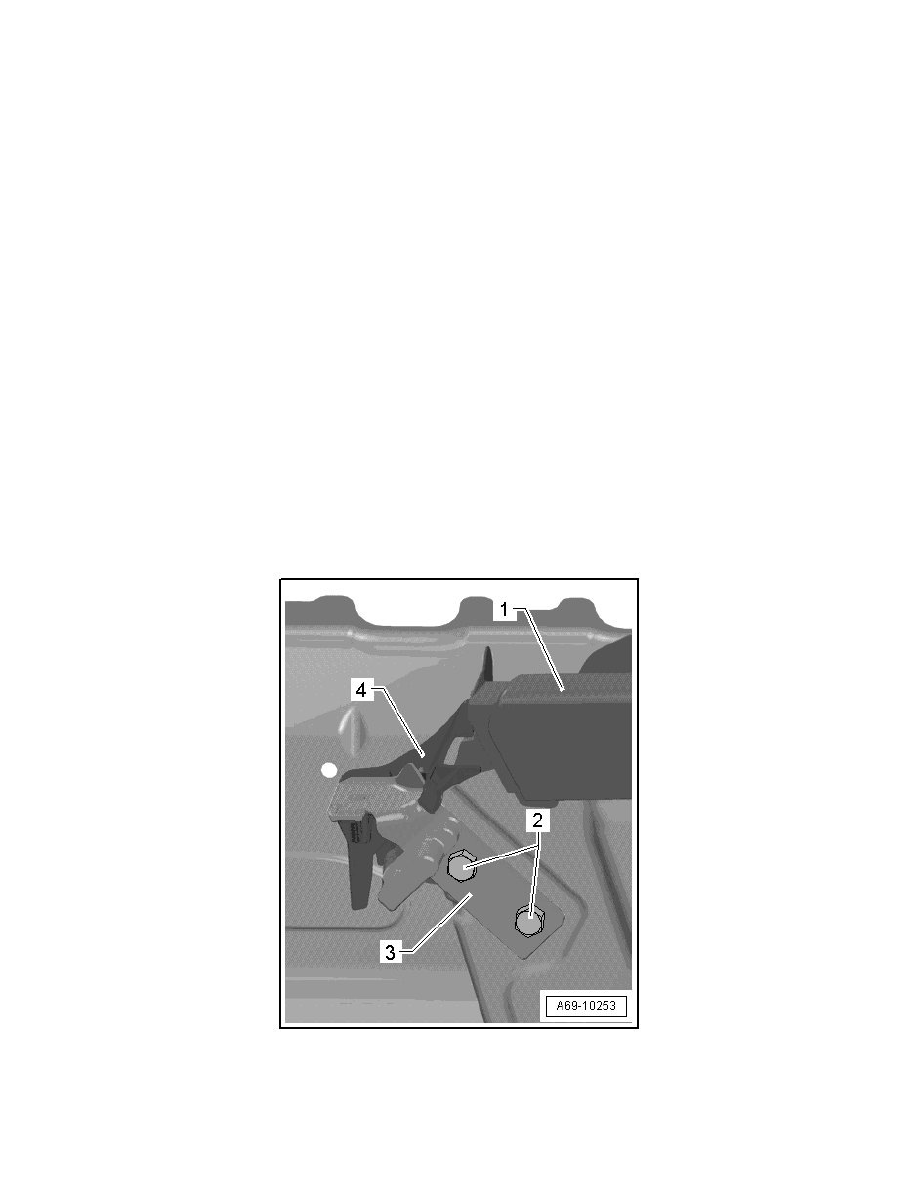

Remove bolts - 2 - (Qty. 2).

‹› The seat belt is not shown in the illustration for clarity reasons.

-

Remove bracket - 3 - with belt guide II -  4 - from belt guide - 1 -.

-

Unclip retaining tab - arrow A - on bracket -  2 -.
