Adaptive Cruise Control Sensor with Bracket

Adaptive Cruise Control Sensor with Bracket

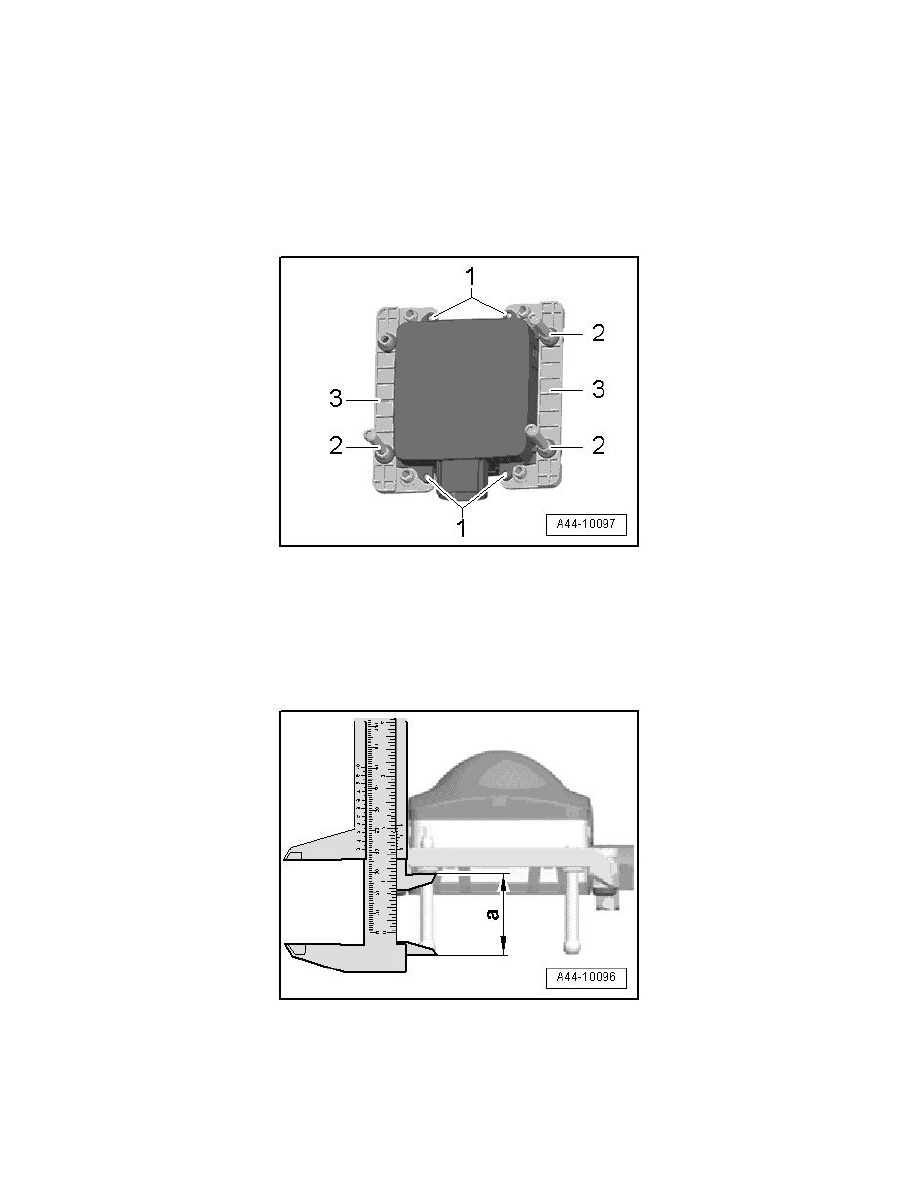

Disassembling

-

Remove ACC sensor. Refer to => [ Adaptive Cruise Control Sensor ] See: Service and Repair/Removal and Replacement/Adaptive Cruise Control
Sensor.

-

Remove stud - 2 - from frame - 3 -.

-

Remove bolts - 1 - and remove frame from sensor.

Assembling

Assembly is in reverse order of removal. Observe the following when doing so:

-

Adjust dimension - a - on all studs.

Dimension - a - must be 34 mm.

Tightening specifications. Refer to => [ Adaptive Cruise Control Sensor Assembly Overview ] See: Service and Repair/Removal and
Replacement/Adaptive Cruise Control Sensor Assembly Overview.
