The valve unit is flushed with coolant and can heat up to 120°.

-

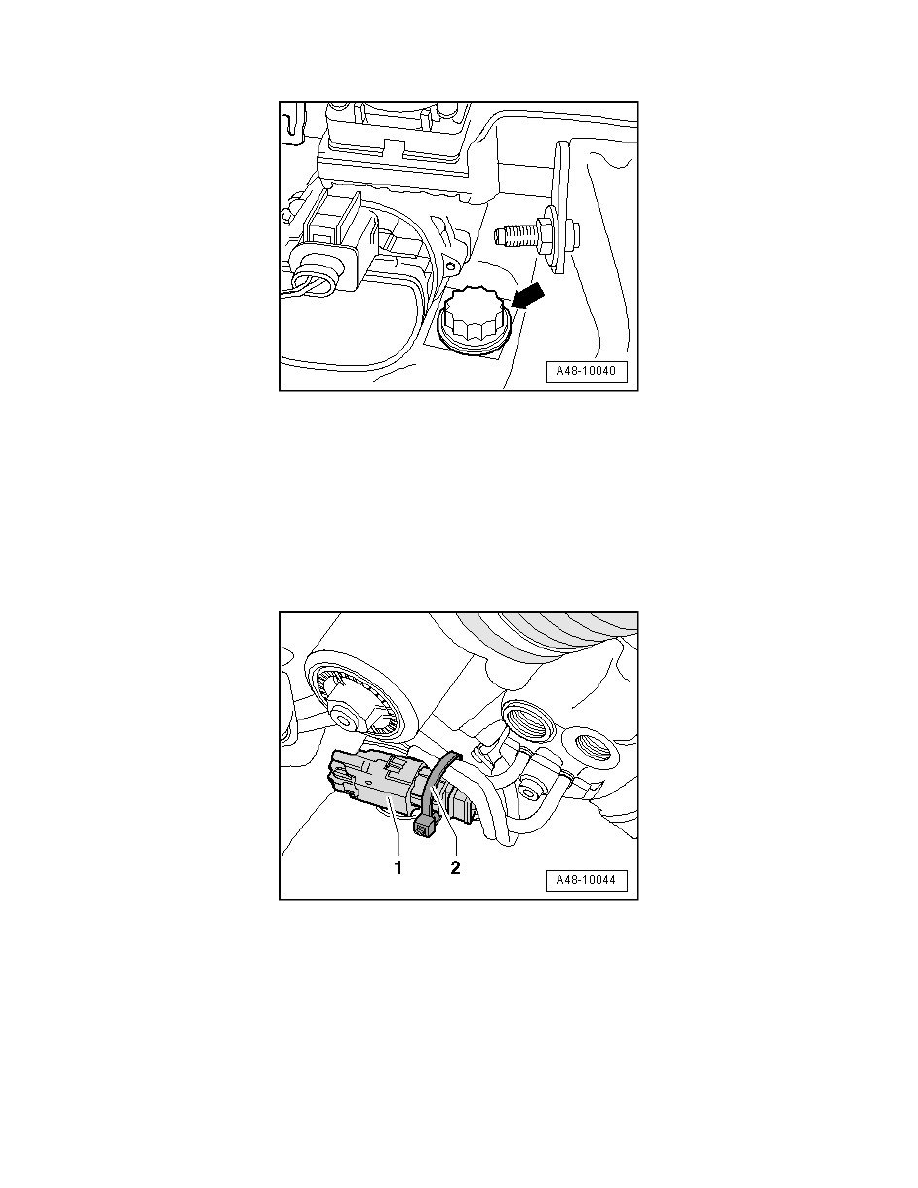

Remove bolt - arrow - for the right steering gear in the plenum chamber.

Two technicians are required for the next steps.

-

Guide steering gear slightly to the left.

-

Guide drive gear past the coolant hose located in the center of the engine compartment.

-

Now guide the steering gear one more time as far as possible to the left until the servotronic connector is accessible.

Steering gear with separate connector

-

Remove cable tie - 2 -.

-

Separate connector - 1 -.

If the steering gear is being replaced, the replacement part will be delivered only as a steering gear with an integrated connector. The wiring harness
connector must then be adapted to the steering gear.

Steering gear with integrated connector

-

Disconnect harness connector - arrow -.
