Audi Workshop Service and Repair Manuals

Transmission Cooler: Procedures

ATF lines and ATF cooler, cleaning 09L, 6 Speed AWD A/T

Special tools, testers and auxiliary items required

^

Compressed air gun (commercially available)

^

Hose, approx. 18 mm dia.

^

Drip tray

Note:
^

Always clean ATF cooling lines and ATF cooler before installing a replacement transmission.

^

Read the rules when working on the automatic transmission.

^

Thoroughly clean all joints and surrounding areas before disassembling.

Procedure

-

Place drip tray underneath.

-

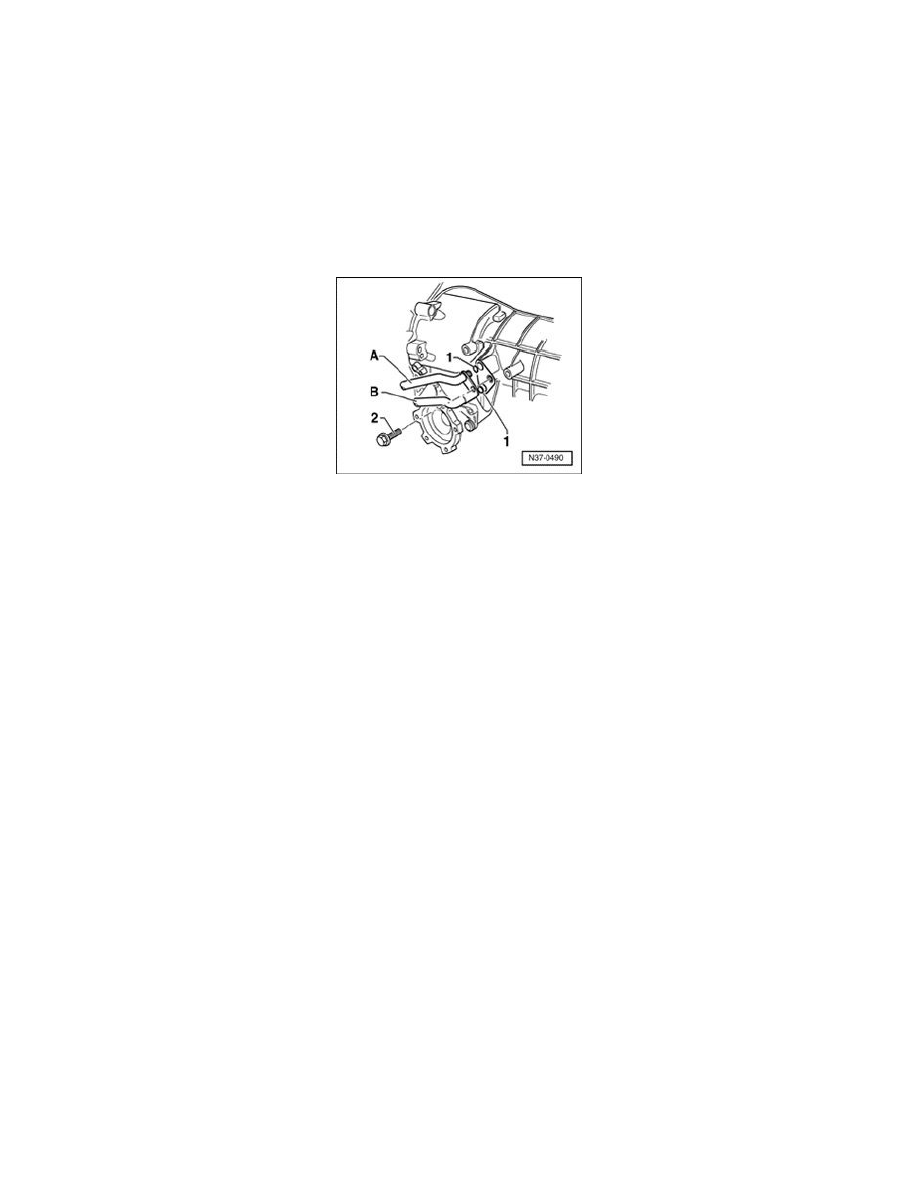

Remove bolt - 2 -.

-

Connect a hose (approx. 18 mm diameter) to ATF line - A - and secure with a hose clip. Place the other end of the hose into drip tray.

CAUTION!
Wear safety goggles.

-

Blow through ATF line - B - using a compressed air line (max. 10 bar).

-

Change hose from ATF line - A - over to ATF line - B - and repeat sequence.

-

In addition, flush lines with ATF until they are clean if ATF is very dirty.

-

The ATF used for flushing the lines must not be used again.

-

Always replace O-rings - 1 -.

-

First push ATF cooling lines fully into transmission or cooler as far as stop, then bolt on.

-

Check ATF level.
