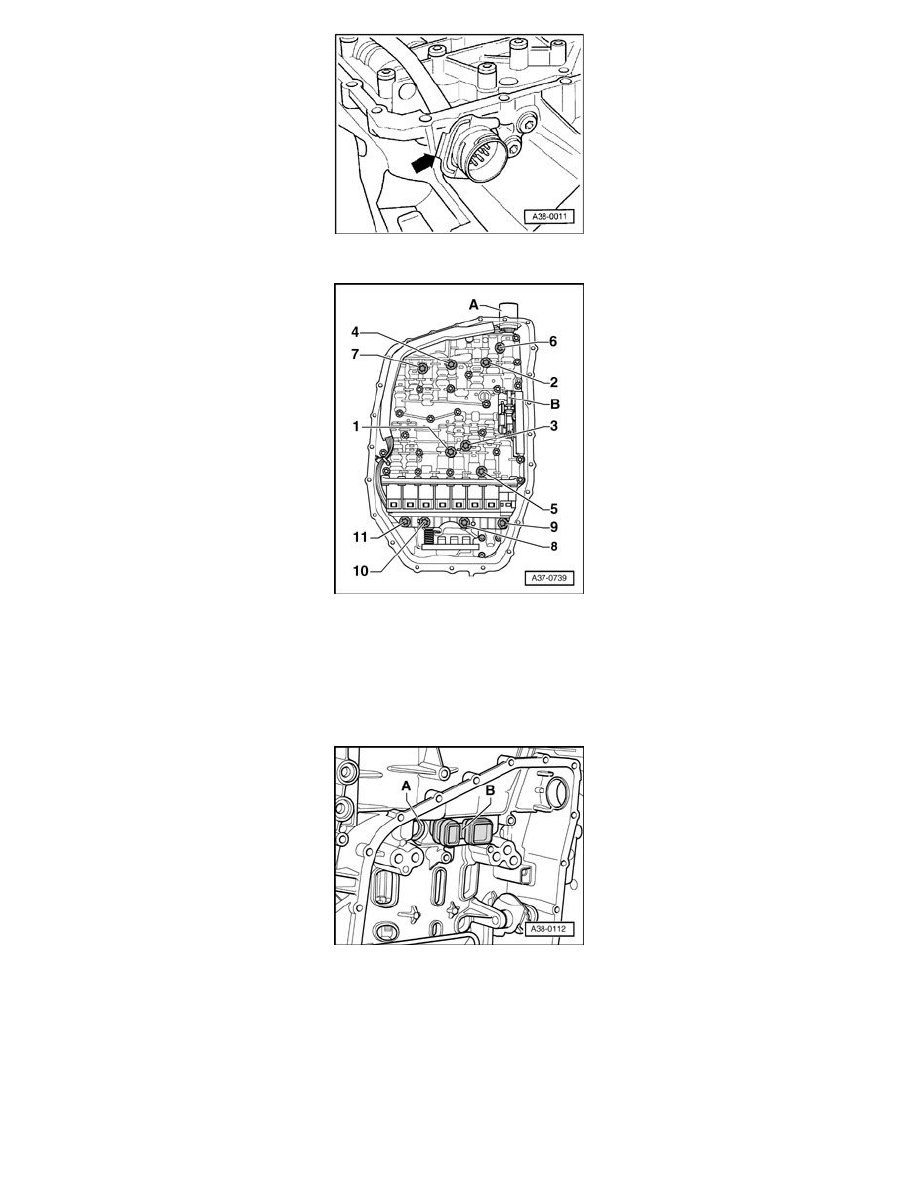

Unfasten retaining clip - arrow - for wiring harness connector on outside of transmission housing.

-

Remove securing bolts for mechatronics unit in sequence - 11... 1 -.

Note:
^

Only loosen securing bolts marked - 1... 11 -.

^

If other bolts are loosened, this may affect the operation of the mechatronics unit or the mechatronics unit could come apart.

-

Remove mechatronics unit together with wiring harness from transmission, at the same time guide out connector for wiring harness.

Installing

-

Make sure that seal - B - is properly inserted and secured.

-

Replace O-rings on connector for wiring harness and lightly lubricate with ATF.
