Switch the ignition on.

-

Perform next program step in "Guided Functions".

NOTE:  The "Replace" function in "Guided Functions" e.g. switches off the alternating park position of the wiper motor. The wiper motor then
runs always to the "lower" park position which is the one for adjustment.

-

Operate "wipe once" and let wiper motor run in end position.

-

Switch ignition off and remove ignition key.

-

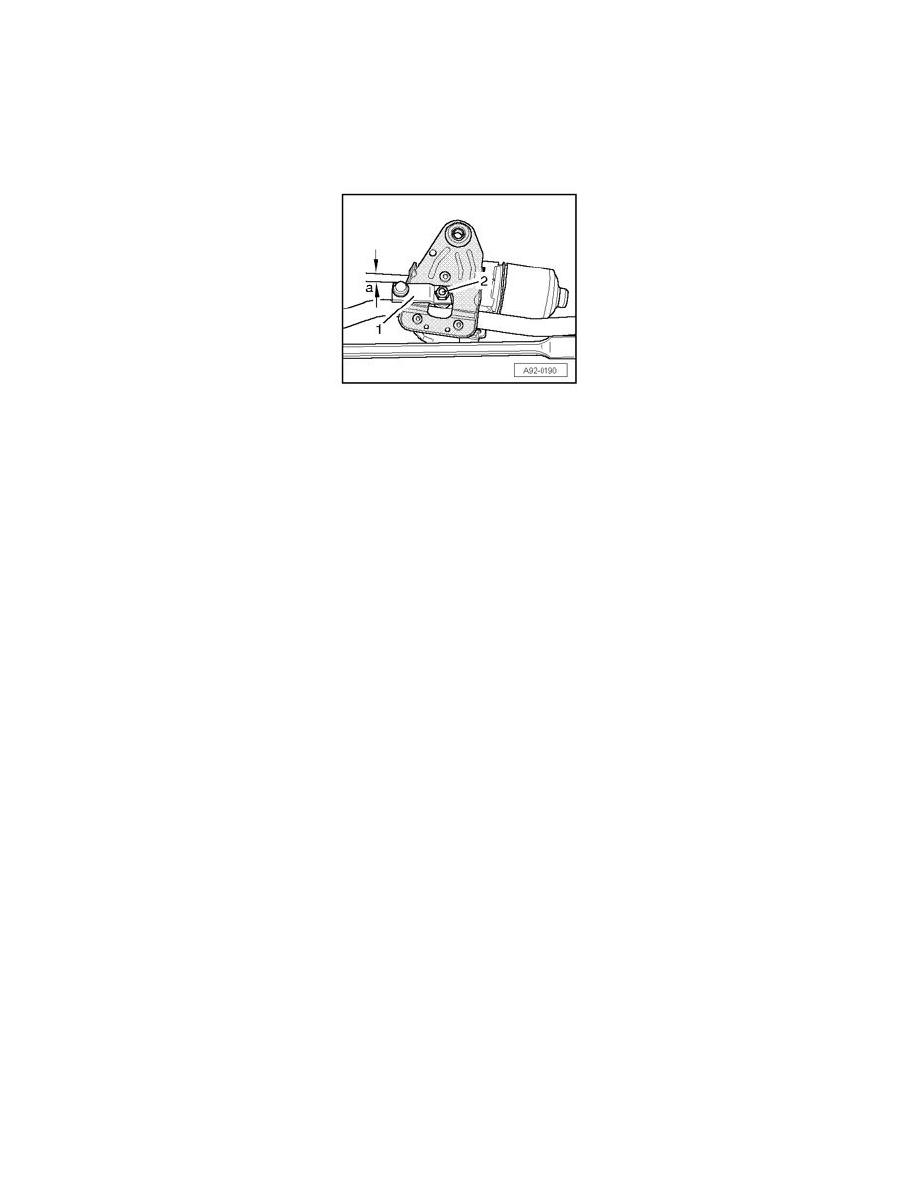

Align crank - 1 - toward wiper frame.
-

Dimension - a - = 10.6 ±0.6 mm.

-

Keep crank in position and hand-tighten nut - 2 - in order to maintain this position.

-

Then, hold crank in position using an open-end wrench and tighten nut.

-

Switch the ignition on.

-

Operate "wipe once" and let wiper motor run in end position.

-

Check if dimension - a - is reached; align again if necessary.

-

Switch ignition off and remove ignition key.

-

Install wiper motor with wiper frame in vehicle, observe the following tightening sequence to do so:

-

Hand-tighten center bolt.

-

Tighten outer bolts, then tighten center bolt at wiper frame.

The rest of the installation is performed in reverse order of removal, noting the following:

-

Adjust wiper arms.

Tightening torque

Wiper motor to wiper frame

9 Nm

Wiper crank to wiper motor

17 Nm

Wiper frame to plenum chamber

8 Nm

Cowl grille to blower box

2.7 Nm
