Drive Belt: Diagrams (page 3 of 3)

drift.

CAUTION: Mark the running direction of the belt with a crayon or marker before removing. Reinstalling a used belt in reversed running

direction could damage the belt.

-

Remove ribbed belt.

Installing

Note:

Observe previously marked running direction of belt.

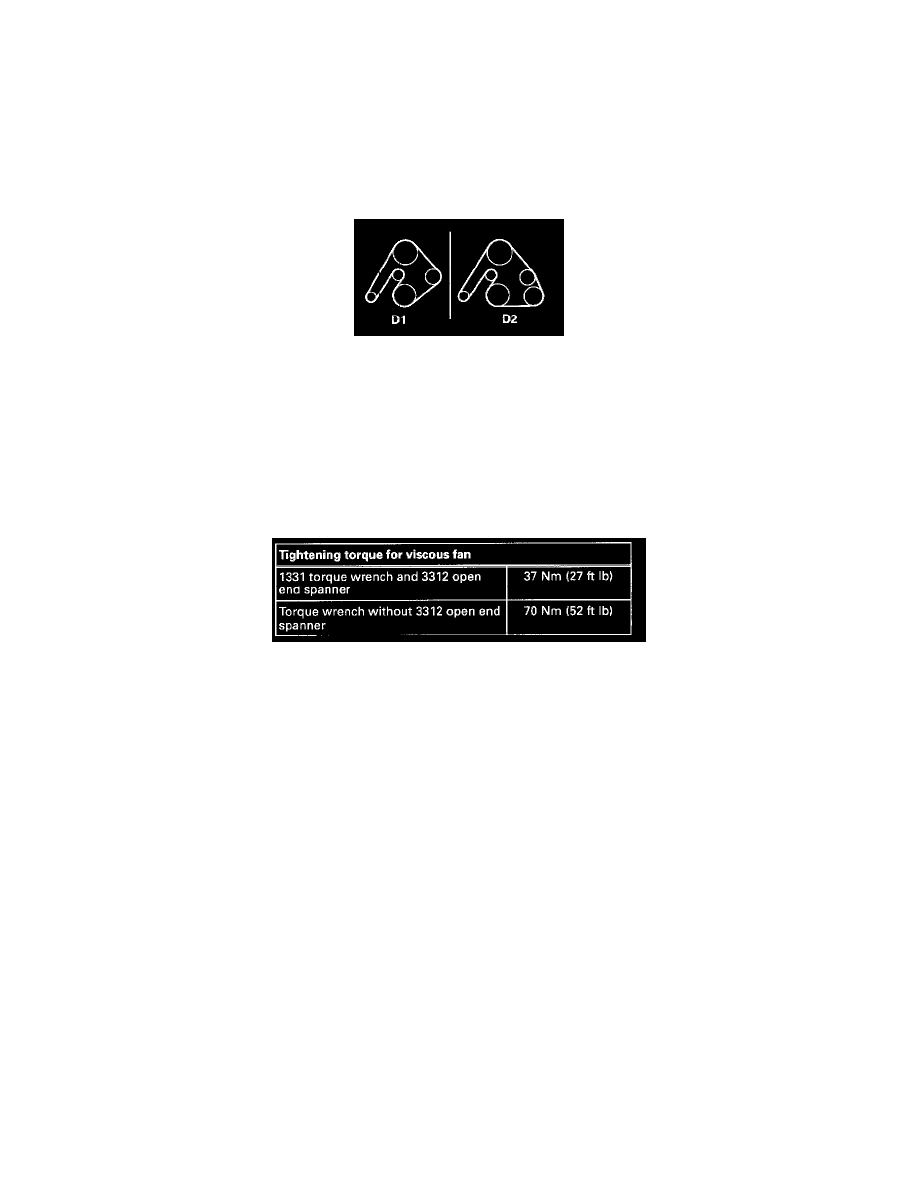

Belt Routing

-

First install ribbed belt onto crankshaft pulley and idler wheel. Push belt onto tensioning roller last.

-

Routing of ribbed belt:
D1 vehicles without air conditioning
D2 vehicles with air conditioning

-

Remove 3204 drift.

-

Install engine cover.

Viscous Fan Torque
