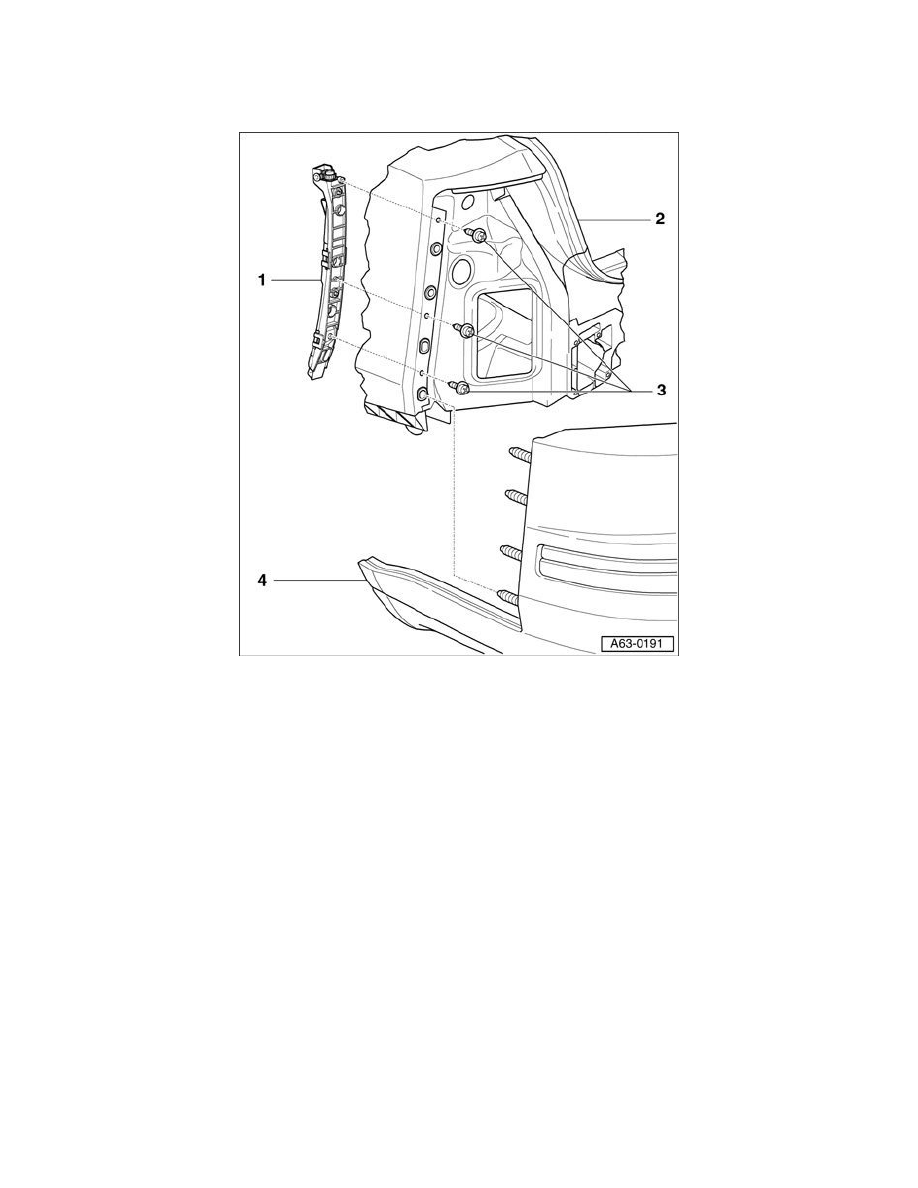

1

-

Worm gear
-

Tighten to 1 Nm.

-

Allen wrench 6 mm

CAUTION:  When installing, a tightening torque of 1 Nm must be observed. Otherwise, worm gear of mounting strip will be
damaged and it will be significantly more difficult to remove the bumper.

2

-

Rear body wall

3

-

Rear bumper cover

4

-

Slider for mounting strip
-

Slider is loosened via rotating worm gear clockwise on both sides.

5

-

Retaining bolts for bumper cover
-

Retaining bolts are locked via slider, and unlocked during installation.
