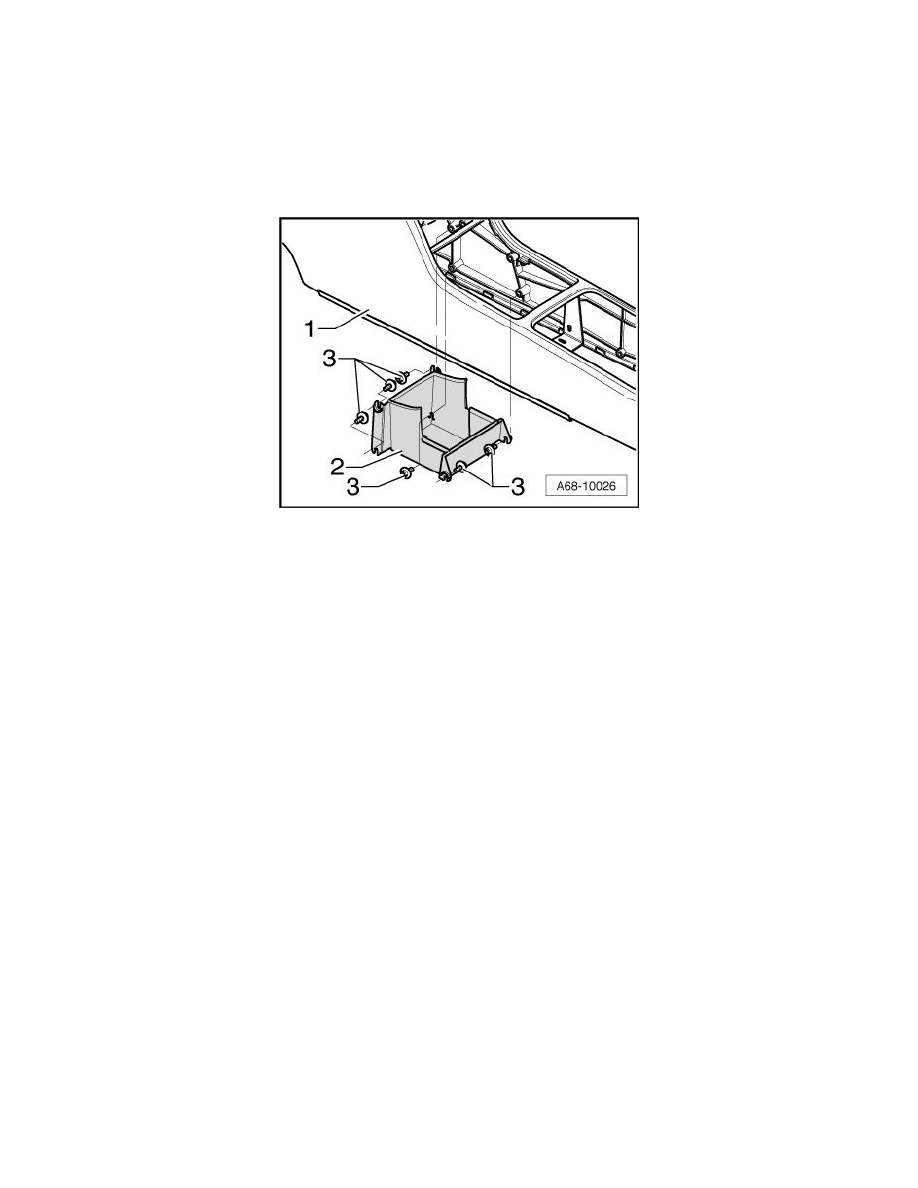

On vehicles with headphones jack - 2 -, disconnect electrical harness connector.

-

Remove storage compartment - 1 -.

‹› Installing

Installation is reverse of removal.

2

Handset mount

‹› Removing and installing

3

Grommet

4

Upper support base trim

5

Center armrest

6

Bolts (Qty. 2), 18 Nm

‹› part of the center armrest delivery package

7

Upper support base

‹› part of the center armrest delivery package

8

Lower support base

9

Cut-out for air vent

‹› Harness connector for center armrest is attached in cut-out for air vent - 9 -.

10

Center console (with extension)

11

Center console extension
