Seat Fan: Service and Repair

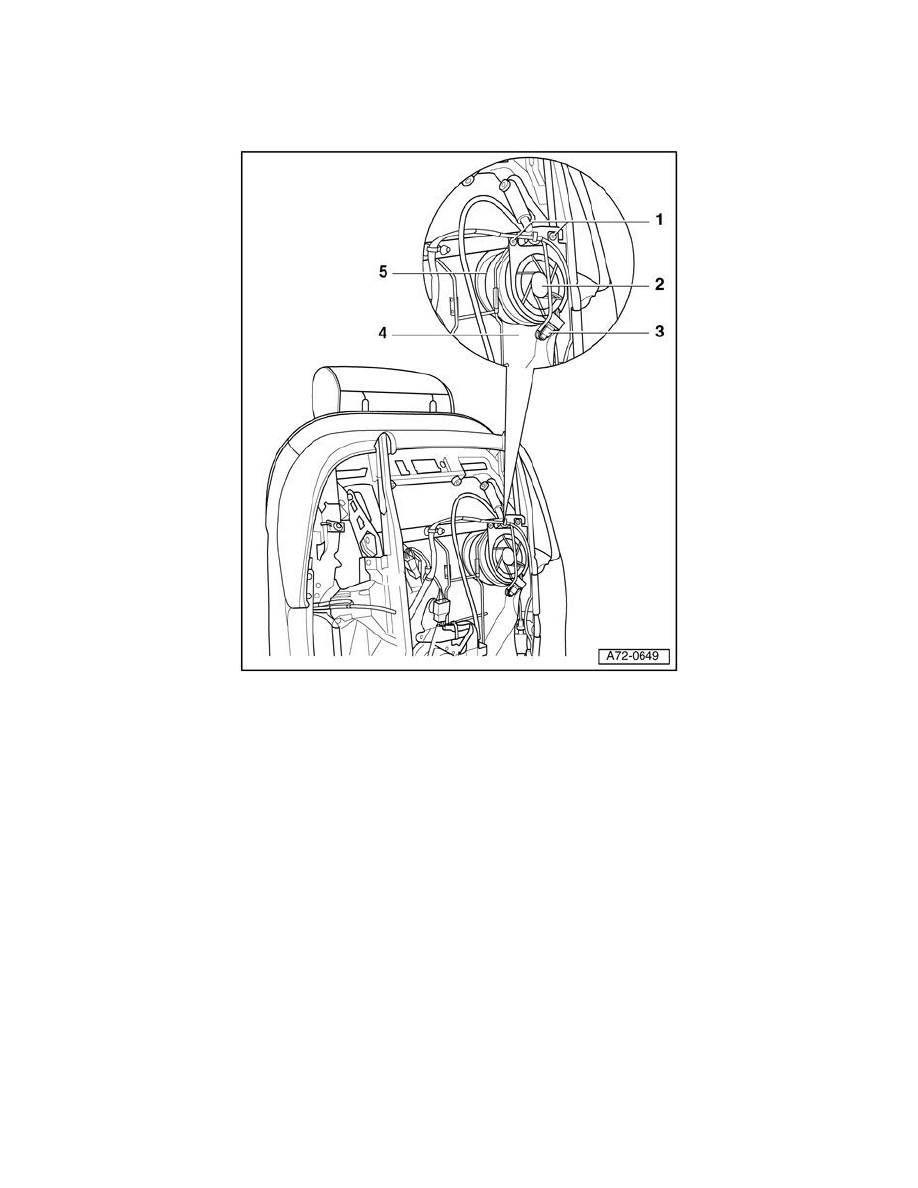

Seat Ventilation (Backrest), Removing and Installing

Seat Ventilation (backrest), Removing And Installing

NOTE:  Rubber guide - 3 - is stitched to padding - 4 -. Padding must be replaced if rubber guide is defective.

1

-

Rivets (2x)

2

-

Seat ventilation unit
-

Removing
-

Remove seat pan.

-

Remove individual rear seat.

-

Disconnect connector - 3 -.

-

Drill out rivets - 1 - (2x).

-

Remove seat ventilation unit - 2 -.

-

Installing
-

Install seat ventilation unit - 2 - in reverse order of removal.

3

-

Connector

4

-

Padding

5

-

Rubber guide
