Air Spring: Removal and Replacement

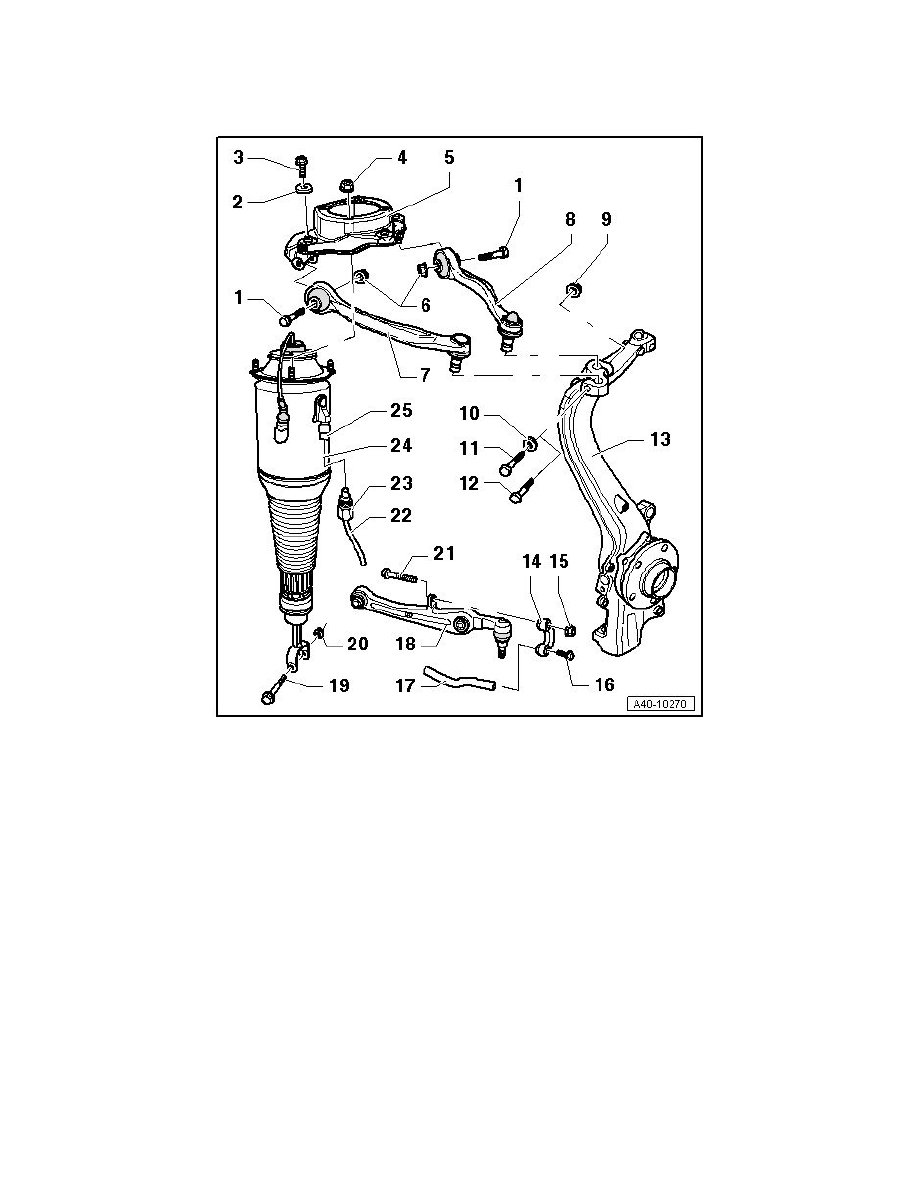

Mounting Bracket, Upper Control Arms and Air Spring Damper Assembly Overview

Mounting Bracket, Upper Control Arms and Air Spring Damper Assembly Overview

1

Bolt, 50 Nm + 90° additional turn

‹› Always replace.

2

Washer

3

Bolt, 40 Nm + 90° additional turn

‹› Always replace.

‹› Follow the tightening sequence => [ Tightening Sequence ] See: Air Spring Damper.

‹› Tower brace removing and installing. Refer to => [ Tower Brace ] See: Strut / Shock Tower/Strut Tower Brace/Service and Repair.

4

Nut, 23 Nm

‹› Always replace.

5

Mounting Bracket

‹› Removing and installing, refer to => [ Mounting Bracket ] See: Strut / Shock Tower/Front Strut / Shock Tower/Service and Repair/Removal

and Replacement/Front Suspension.

6

Self Locking Nut
