Wiper Motor: Procedures

Removing Wiper Motor From Frame

-

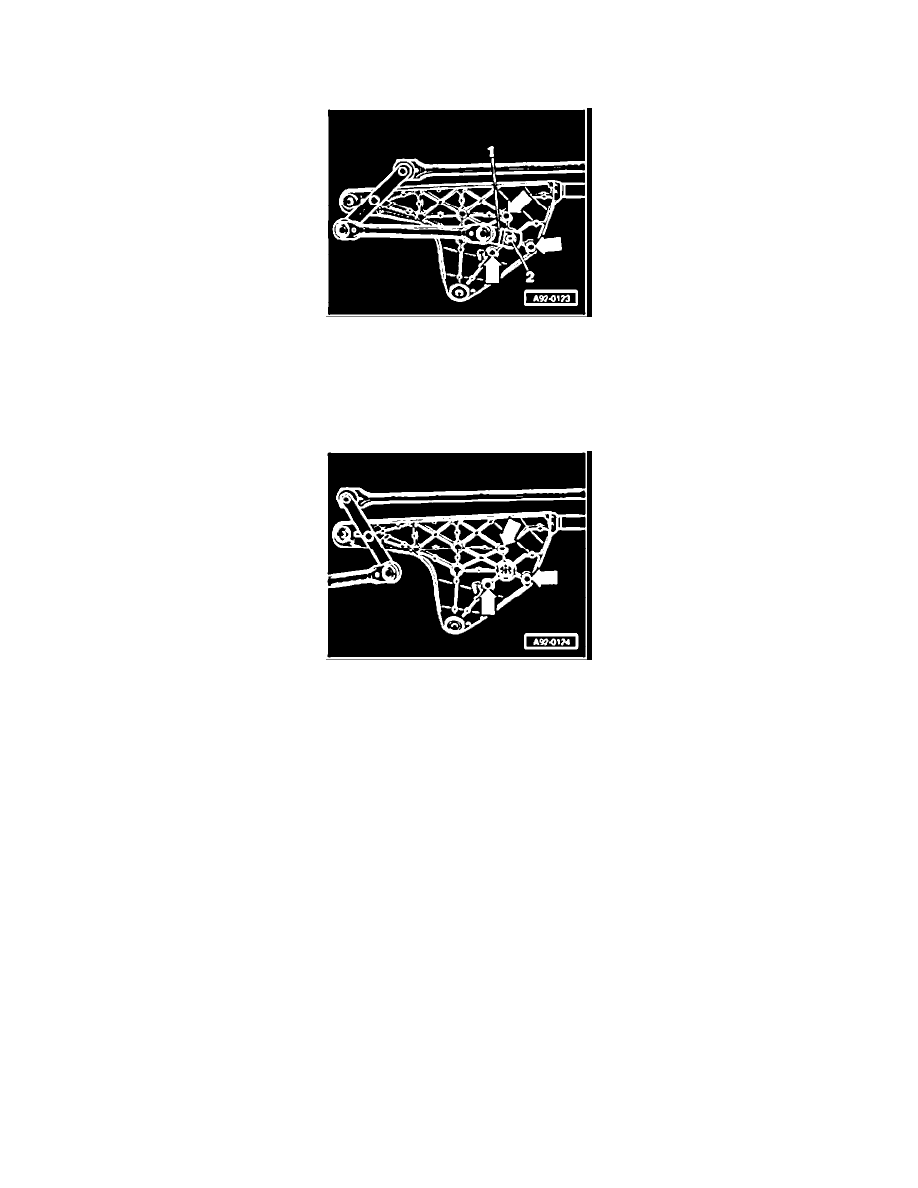

Remove nut -2- and separate crank from wiper motor.

-

Remove wiper motor from wiper frame -arrows-.

Installing

Install in reverse order of removal, noting the following:

-

Fasten wiper motor without crank to wiper frame -arrows-.

-

Reconnect electrical connector.

-

Switch on ignition.

-

Actuate flick wipe function and allow wiper motor to move to end position.

NOTE:

-

For every 2nd switch-off, the wiper motor moves into a low upstroke end position, which ensures that the edge of the wiper blade is flipped in the
other direction.

-

The wiper motor runs downward past the end position and then upward again slightly. This low upstroke end position may not be used to align the
wiper crank.

-

Only use that end position when wiper motor runs directly into end position without low upstroke. Activate flick wipe function again if necessary.

CAUTION:  Switch ignition off and remove ignition key.
