Alignment: Description and Operation

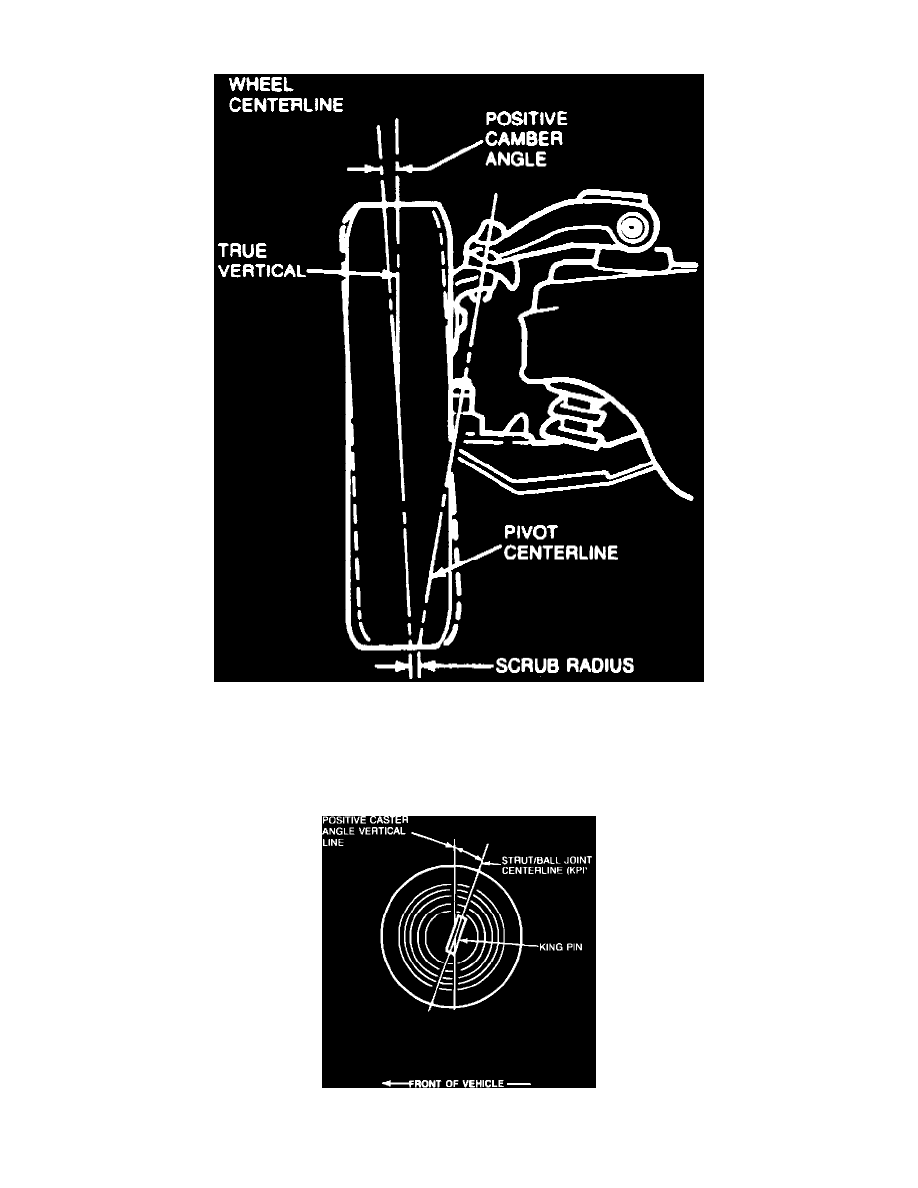

Fig.1  Camber Angle

CAMBER

    Camber is the amount of centerline of the wheel is tilted inward or outward from true vertical, Fig. 1. If a wheel tilts outward, camber angle is positive.
If the top of a wheel tilts inward, camber angle is negative.

Fig. 2 Caster description
