Body Emblem: Service and Repair

Emblem

Special tools, testers and auxiliary items required

‹› Door Insulation Foil Application Roller (3356)

CAUTION!
‹› The adhesive surfaces on the body must be free of dirt and grease.

‹› Clean the adhesive surfaces using cleaning solution (D 009 401 04).

‹› Warm the adhesive areas to approximately 104 °F (40 °C) using a heat gun.

‹› After installing, take the roller and press the brand emblem one more time.

Rear Lid

-

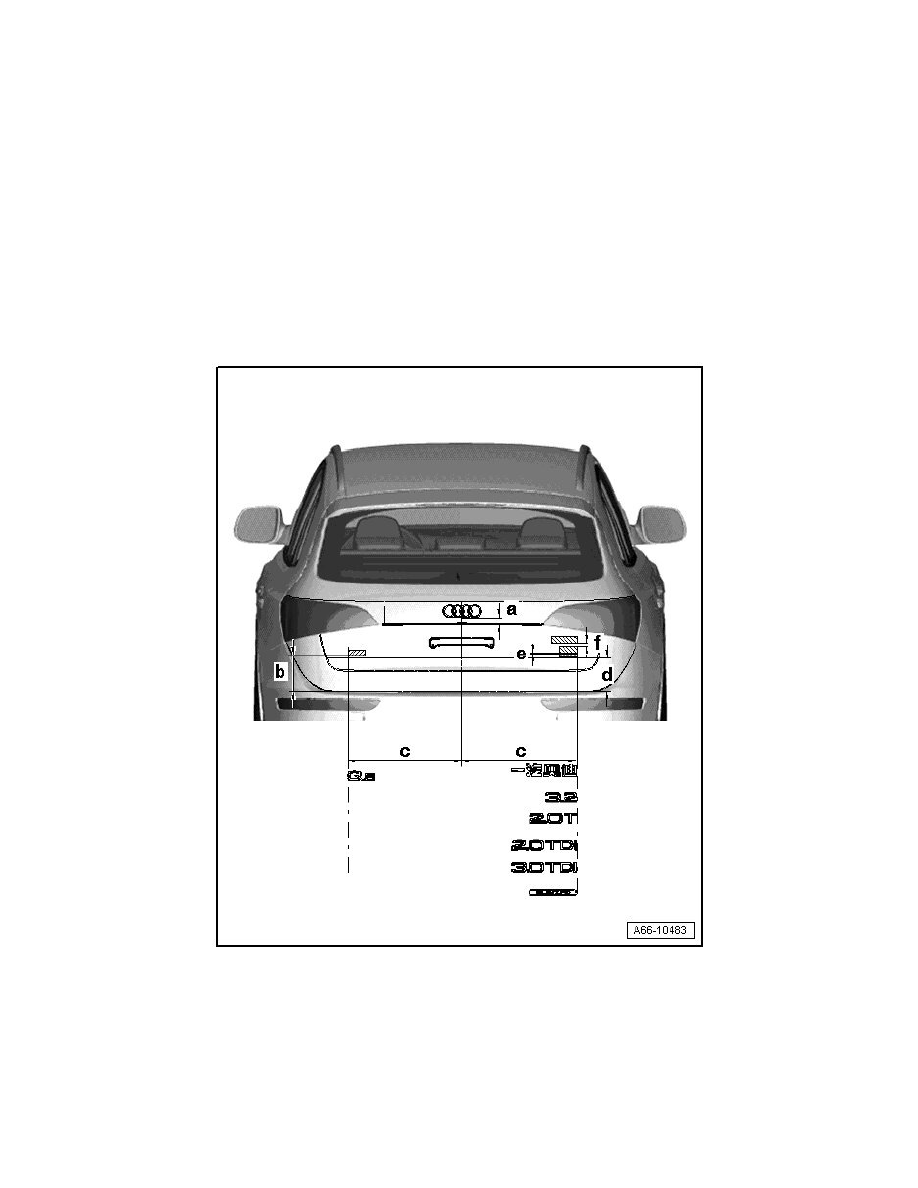

Press the emblem firmly onto the body according to the dimensions.

‹› Dimension - a - = 18 mm

‹› Dimension - b - = 176 mm

‹› Dimension - c - = 540 mm.

‹› Dimension - d - = 190 mm
