Ash Tray: Service and Repair
Front Ashtray

Front Ashtray

Removing

-

Remove the center console insert => [ Center Console Insert ].

-

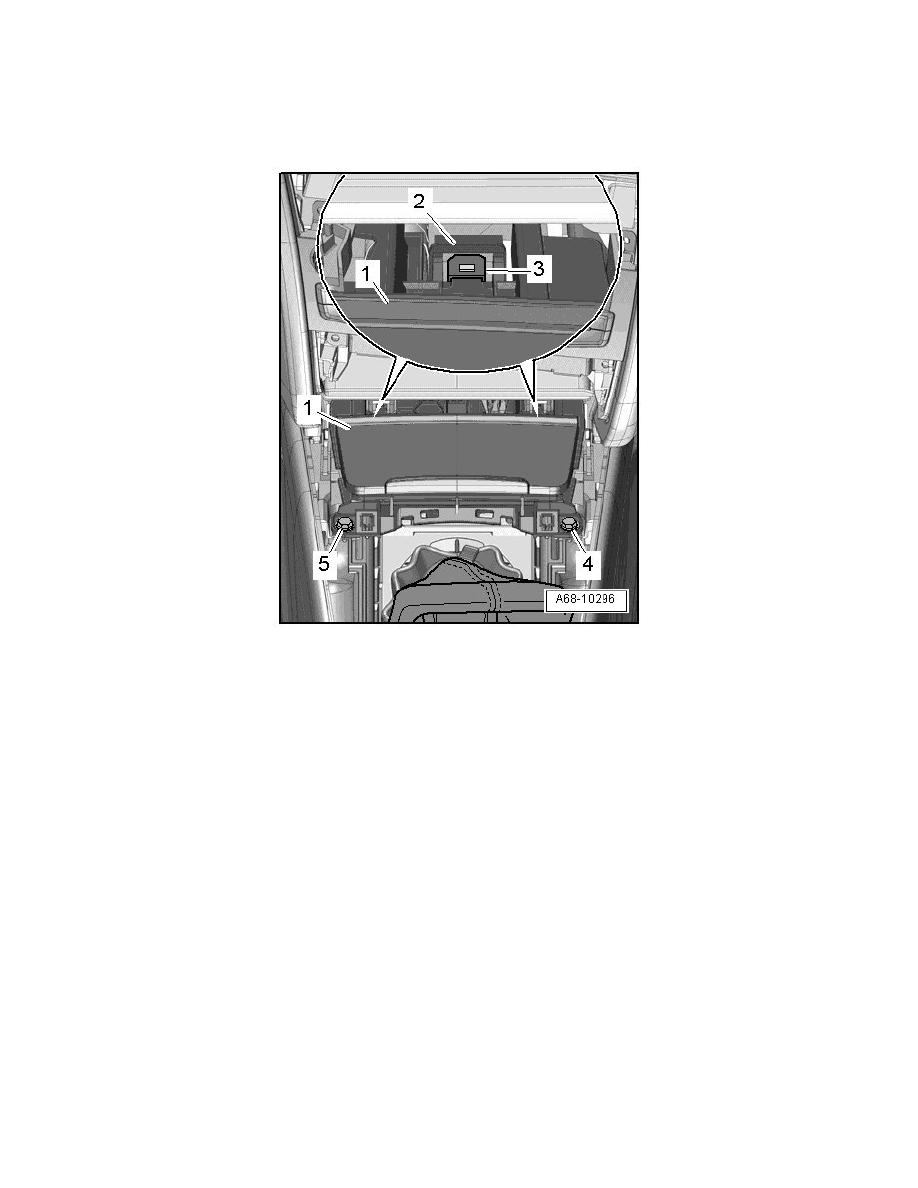

Remove the screws - 4 - and - 5 -.

-

Remove the ashtray - 1 - back from the mount -  2 - and disconnect the cigarette lighter electrical connector.

Installing

Installation is reverse of removal, but note the following:

-

Insert the front ashtray - 1 - with the rubber grommet -  3 - in the mount - 2 -.

Tightening specifications => [ Center Console Insert Assembly Overview ] See: Console/Description and Operation.
